Aanpak Solarpark Inspectie
Van voorbereiding tot oplevering — 23 hectare zonnepanelen, één dag, op 400 km.
Omwille van de privacy van klanten en locaties kunnen niet alle projectdetails worden gedeeld. Beelden en gegevens op deze pagina zijn soms afkomstig van een ander referentieproject.
Wat er écht komt kijken bij een inspectie van 23 hectare zonnepanelen
Een volledige thermografische drone-inspectie van een grootschalig zonneparkcomplex in Groningen — op 400 km. Wat de klant ziet is een overzichtelijke rapportage. Wat eraan voorafgaat, lees je hieronder.
Voorbereiding — meerdere dagen voor de missie
Een opdracht zoals deze begin je niet de avond voordien. Drie pijlers worden tegelijkertijd doorgelicht: de locatie, het luchtruim en het weer. Die combinatie bepaalt of een missie haalbaar is — en zo ja, wanneer.
CTR-zones, tijdelijke restricties en helikopterpaden worden gecheckt. Voor Nederland vraag ik toelating aan bij de bevoegde autoriteit — een apart traject met eigen documentatievereisten als erkend operator. De weersverwachting wordt daarna per uur en per locatie opgevolgd. De missie wordt pas definitief bevestigd wanneer het weervenster dat toelaat.

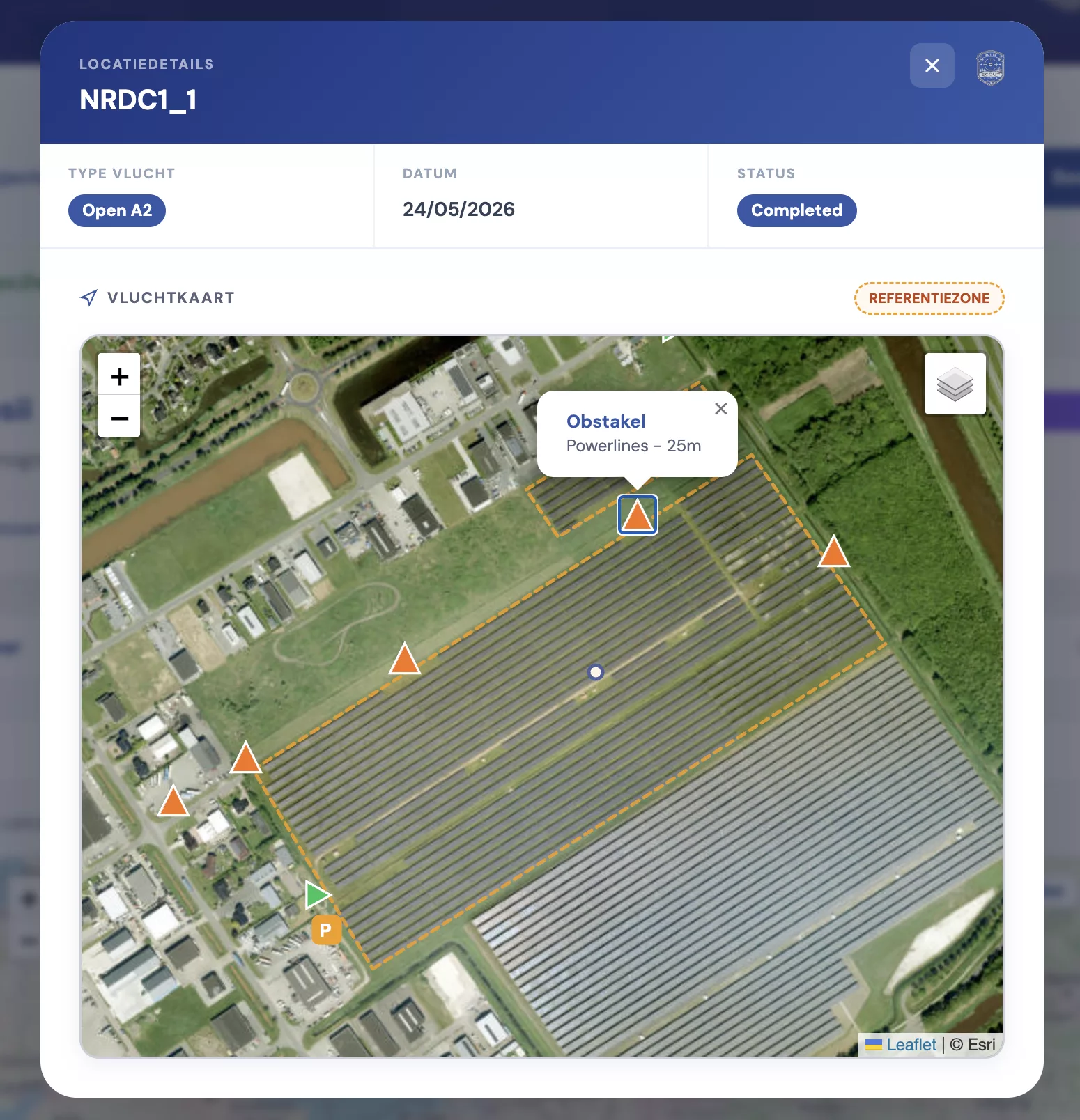

De locatie wordt van A tot Z doorgelicht via satellietbeelden. Hoogspanningslijnen, bomen, gebouwen en hekken worden geïdentificeerd. Elk obstakel krijgt een geschatte hoogte en wordt vertaald naar een veiligheidsmarge in het vliegplan.
CTR-zones, tijdelijke restricties en helikopterpaden worden gecheckt. Voor een locatie in Nederland vraag ik toelating aan bij de bevoegde autoriteit — een apart traject als erkend operator.
Thermografie werkt het best bij stabiele omstandigheden. Te veel wind koelt de panelen af en maskeert afwijkingen. De verwachting wordt dagen op voorhand per uur en per locatie opgevolgd.
Aankomst — theorie toetsen aan de praktijk

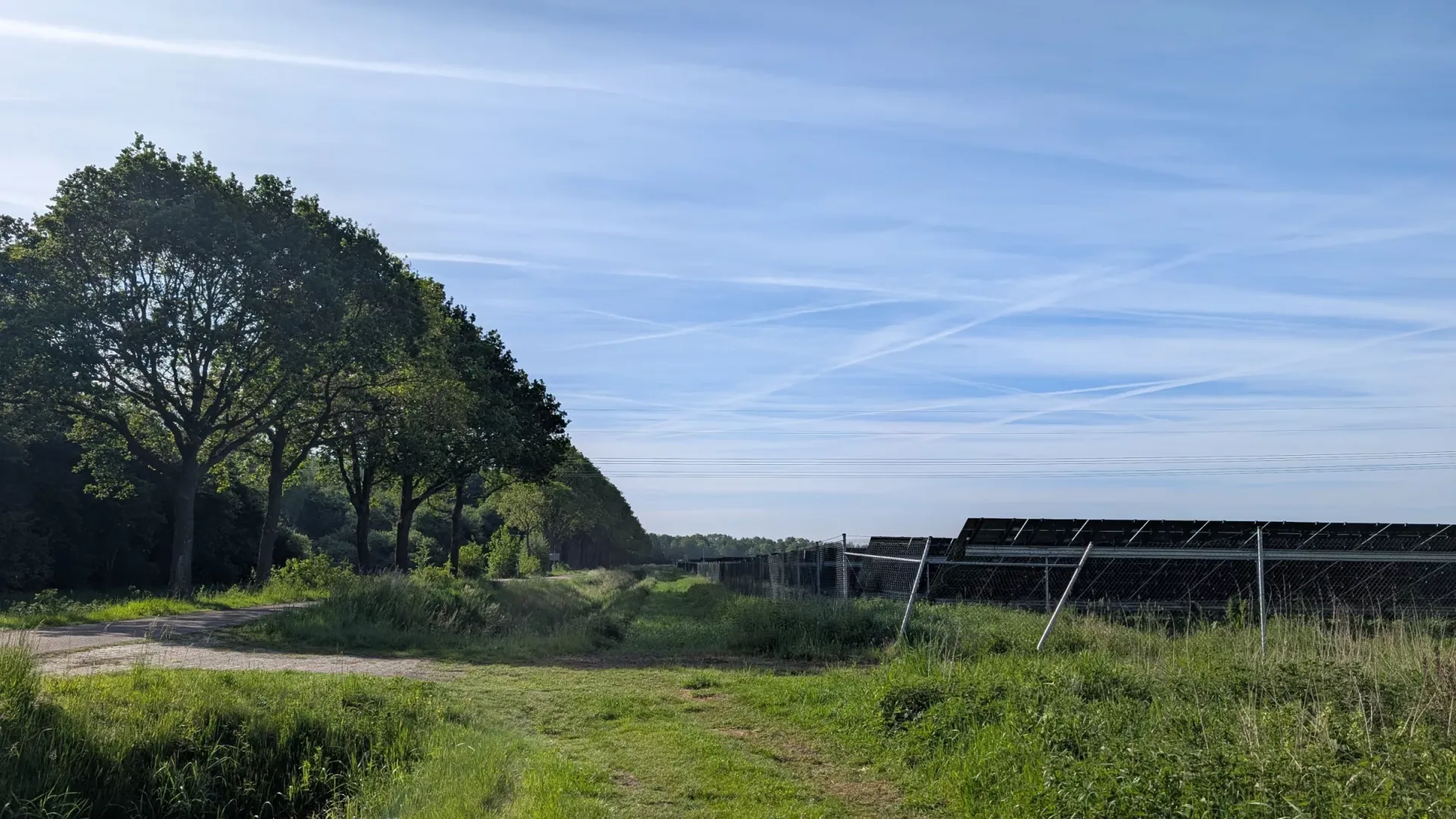

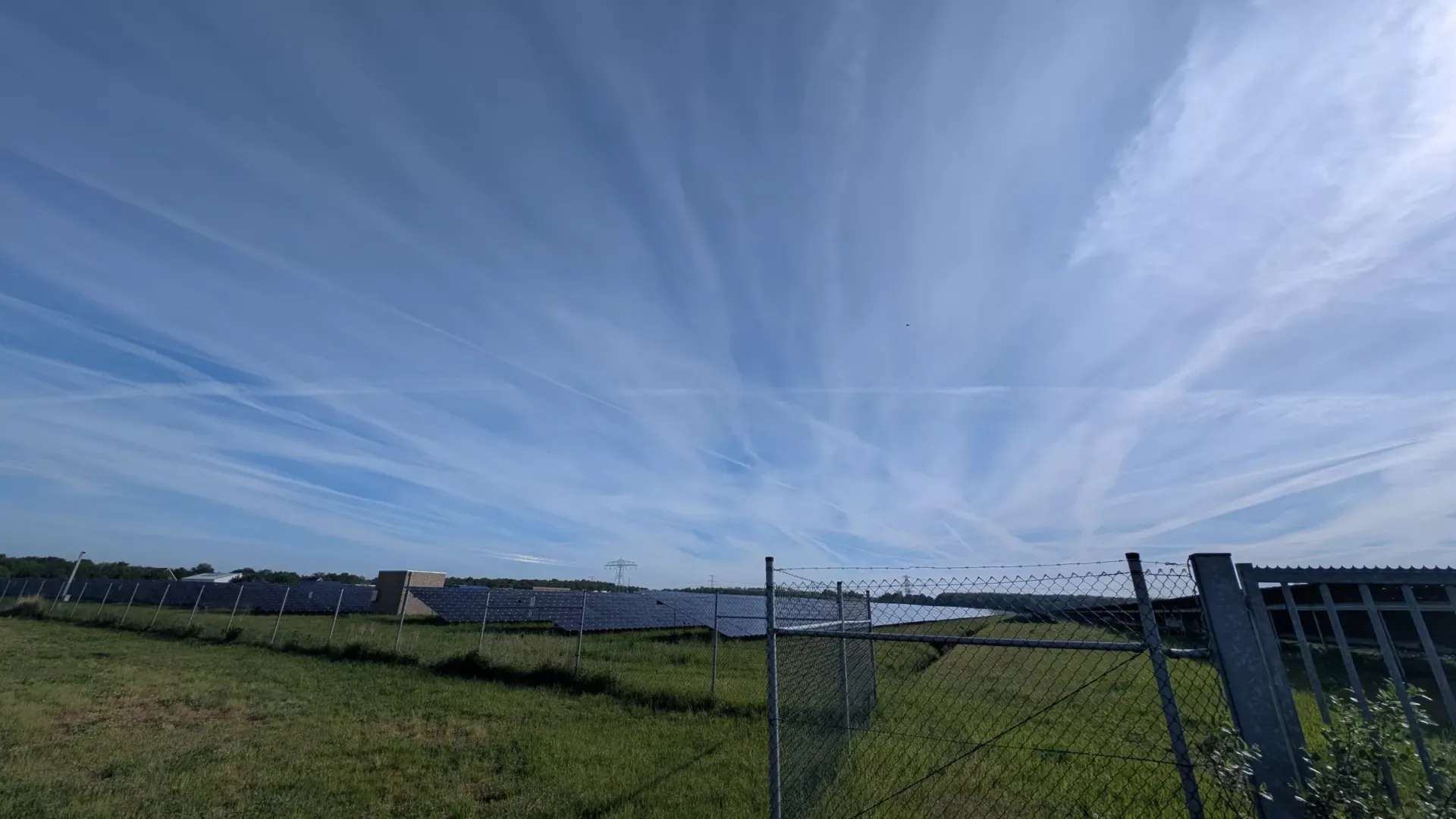

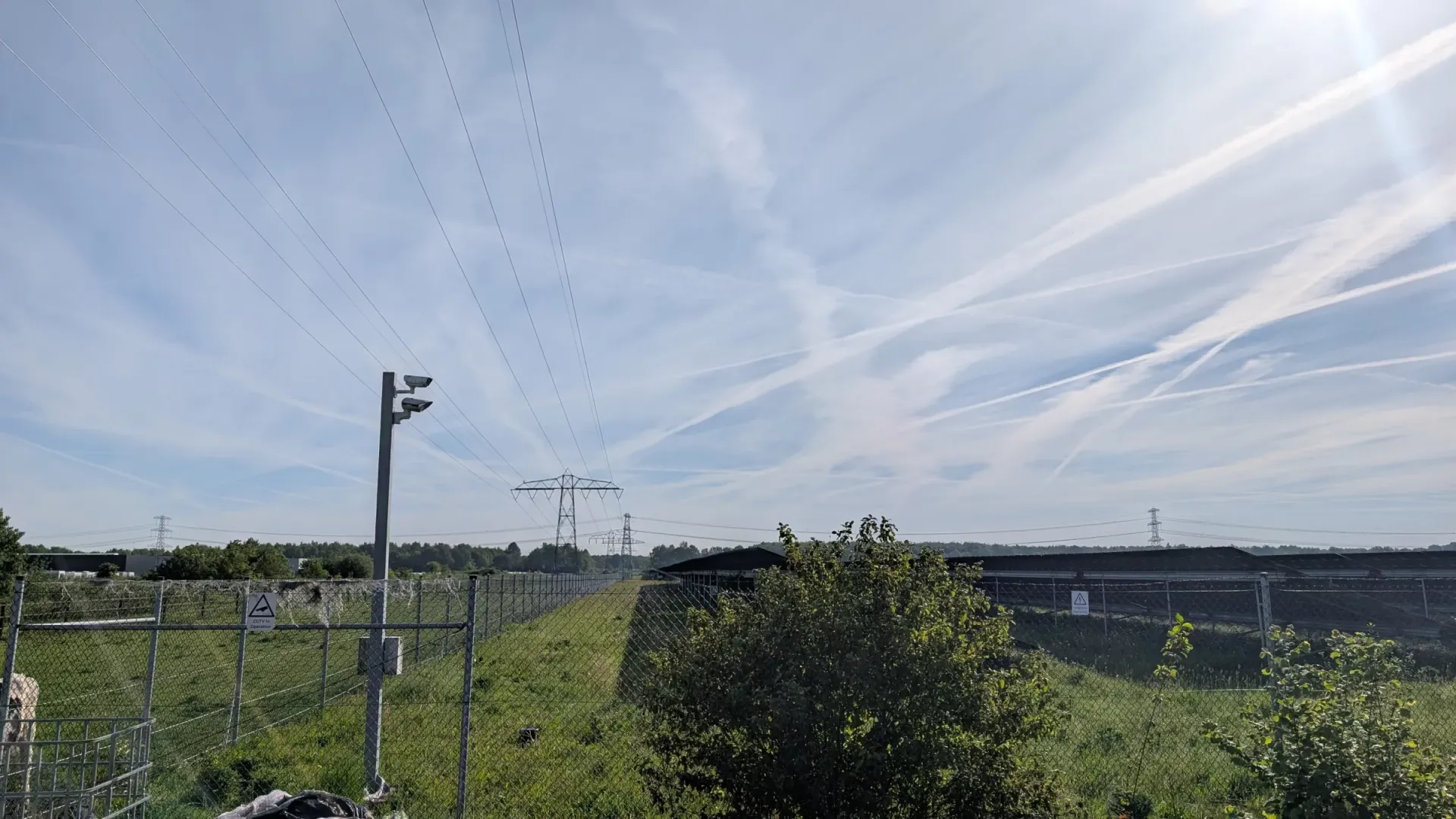

De voorbereiding is één zaak. De realiteit op locatie is de tweede. Bij aankomst loop ik eerst de perimeter te voet af. Satellietbeelden geven nu eenmaal geen perfecte hoogte-informatie — een hoogspanningsmast die er klein uitziet op de kaart kan ter plaatse een heel ander verhaal zijn.
Die terreinverkenning is ook het moment waarop de documentatie gefinaliseerd wordt. Alles wordt vastgelegd zodat de operationele log achteraf volledig sluitend is. Pas als de realiteit overeenkomt met de voorbereiding, of het plan bijgesteld is, gaat de drone omhoog.
- Zijn de hoogspanningsmasten effectief zo hoog als ingeschat?
- Hoe dicht staan de bomen langs de rand?
- Zijn er nieuwe obstakels die op de kaart nog niet stonden?
- Vliegplan bijstellen indien nodig — vliegzone afbakenen en startpunt definitief vastleggen
Meteorologische metingen op locatie
Naast de digitale weerdata worden er ter plaatse eigen metingen genomen. Die waarden worden opgenomen in de rapportage zodat de opdrachtgever exact weet onder welke omstandigheden de meting plaatsvond — een vereiste voor reproduceerbare resultaten.

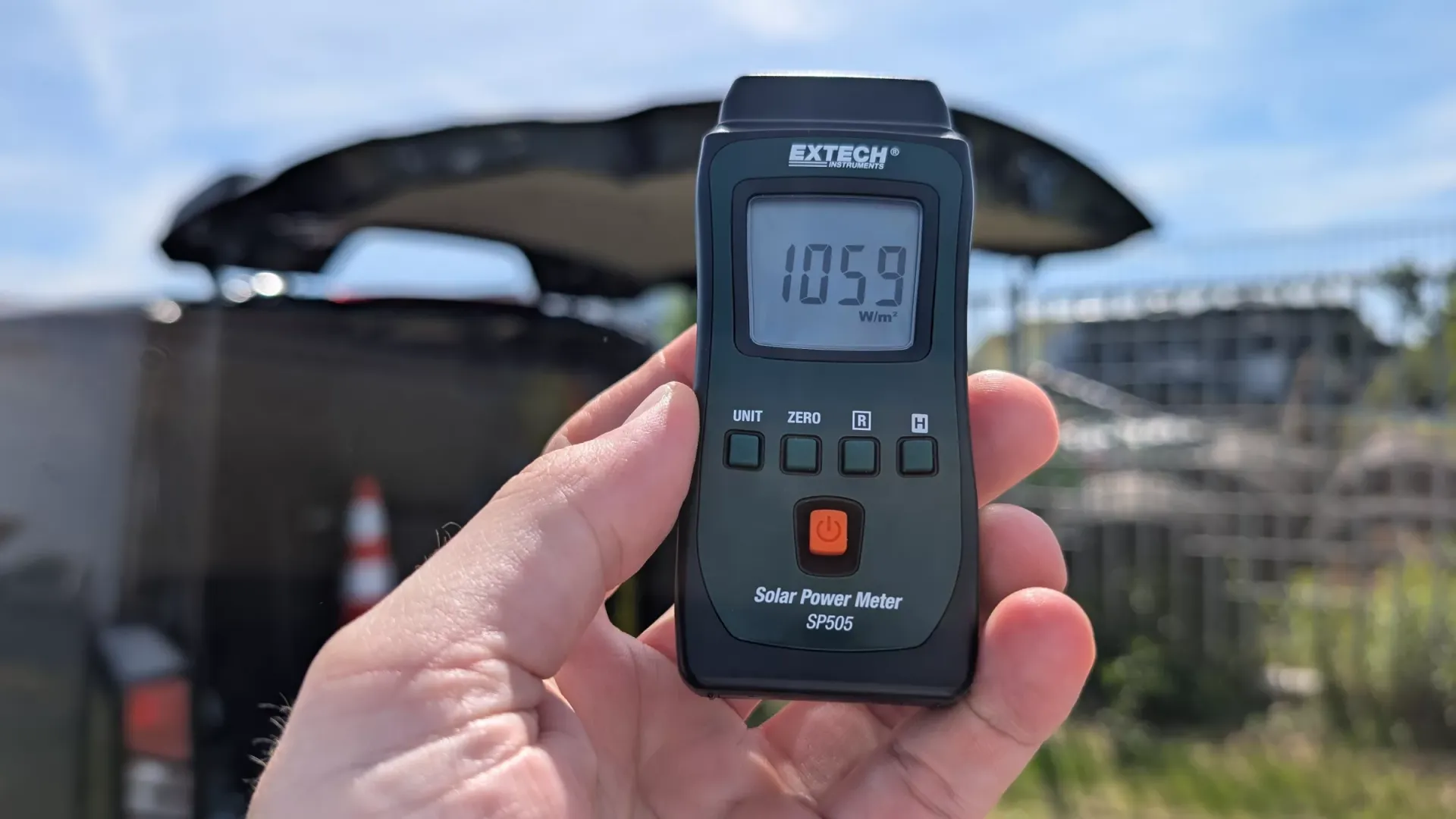

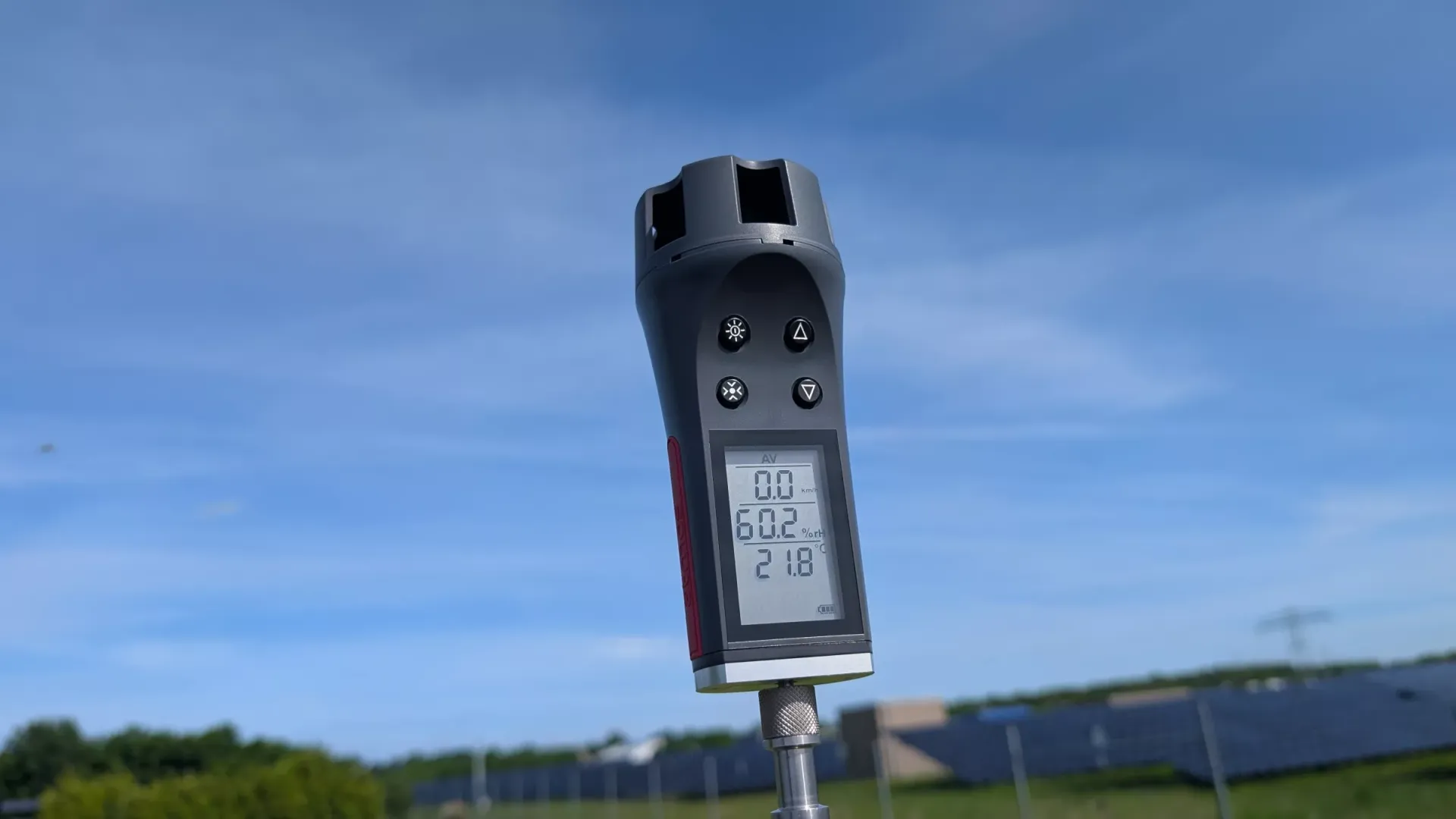

Een anemometer meet de windsnelheid op vluchtniveau. Te veel wind koelt de panelen af en maskeert thermische afwijkingen. De solarimeter toonde op het moment van de vlucht 1.059 W/m² — ruim boven de minimumdrempel van 600 W/m² voor betrouwbare thermografische inspectie.
Conform IEC 62446-3 norm
De logistiek achter de schermen

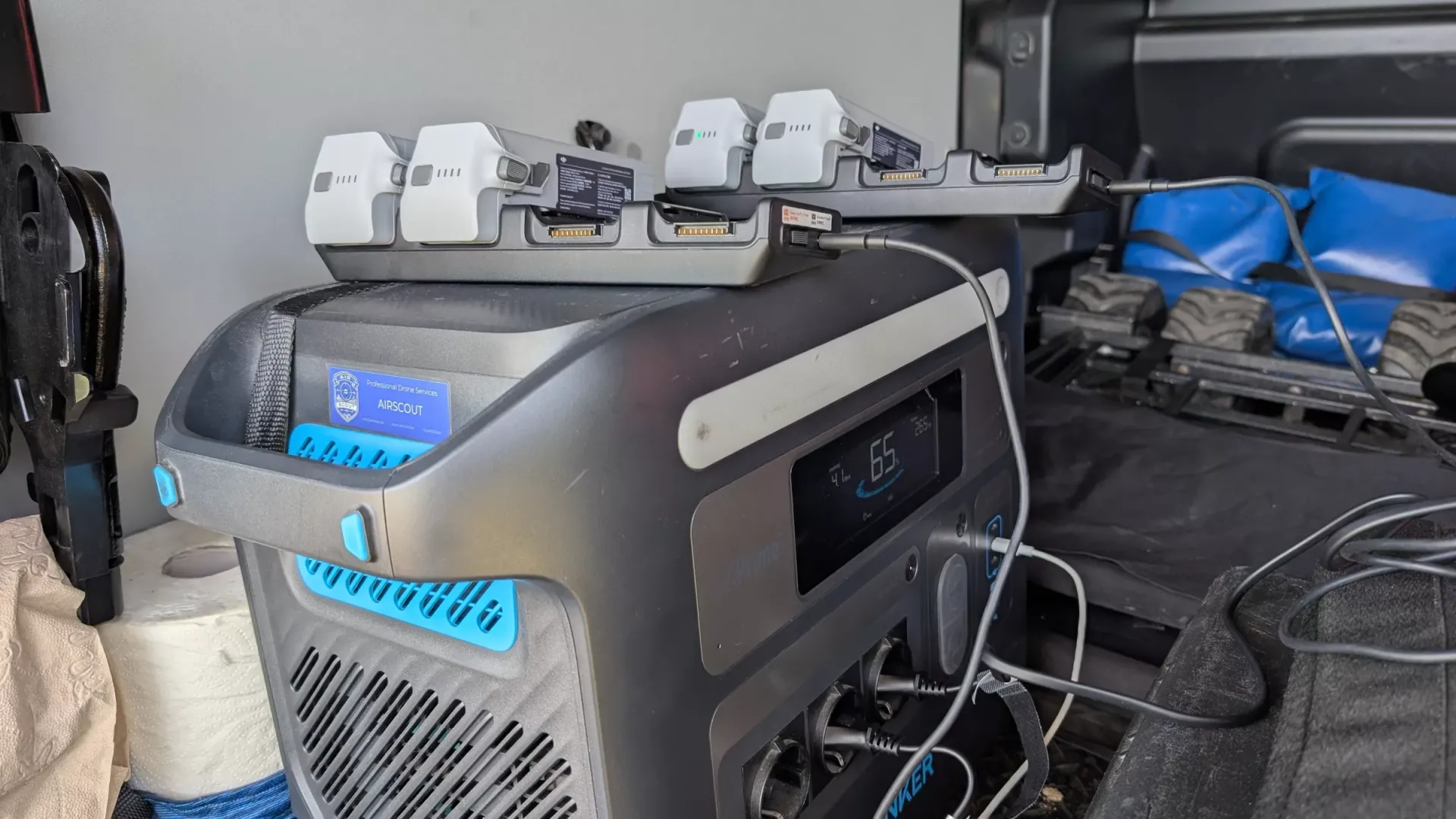

Een dagoperatie op 400 km vraagt voorbereiding op vlak van materiaal en energie. De drone heeft meerdere batterijen nodig om zo'n oppervlakte te dekken — die worden continu gewisseld en bijgeladen vanuit een mobiel power station in de wagen.
Geen netstroom nodig, volledig autonoom op locatie. Het maakt het mogelijk om te werken op afgelegen terreinen zonder afhankelijkheid van externe infrastructuur.
Bij kleinere installaties worden meerdere sites op één dag gecombineerd — dan doorkruis ik het hele land. De voorbereiding per locatie is even grondig, de logistiek vraagt alleen een strakke planning.
Eigen tools voor planning en opvolging
Om de voorbereiding efficiënt te beheren zijn er interne tools ontwikkeld die specifiek zijn afgestemd op professionele drone-operaties. Geen generieke software — maar tools die precies doen wat een opdracht nodig heeft.

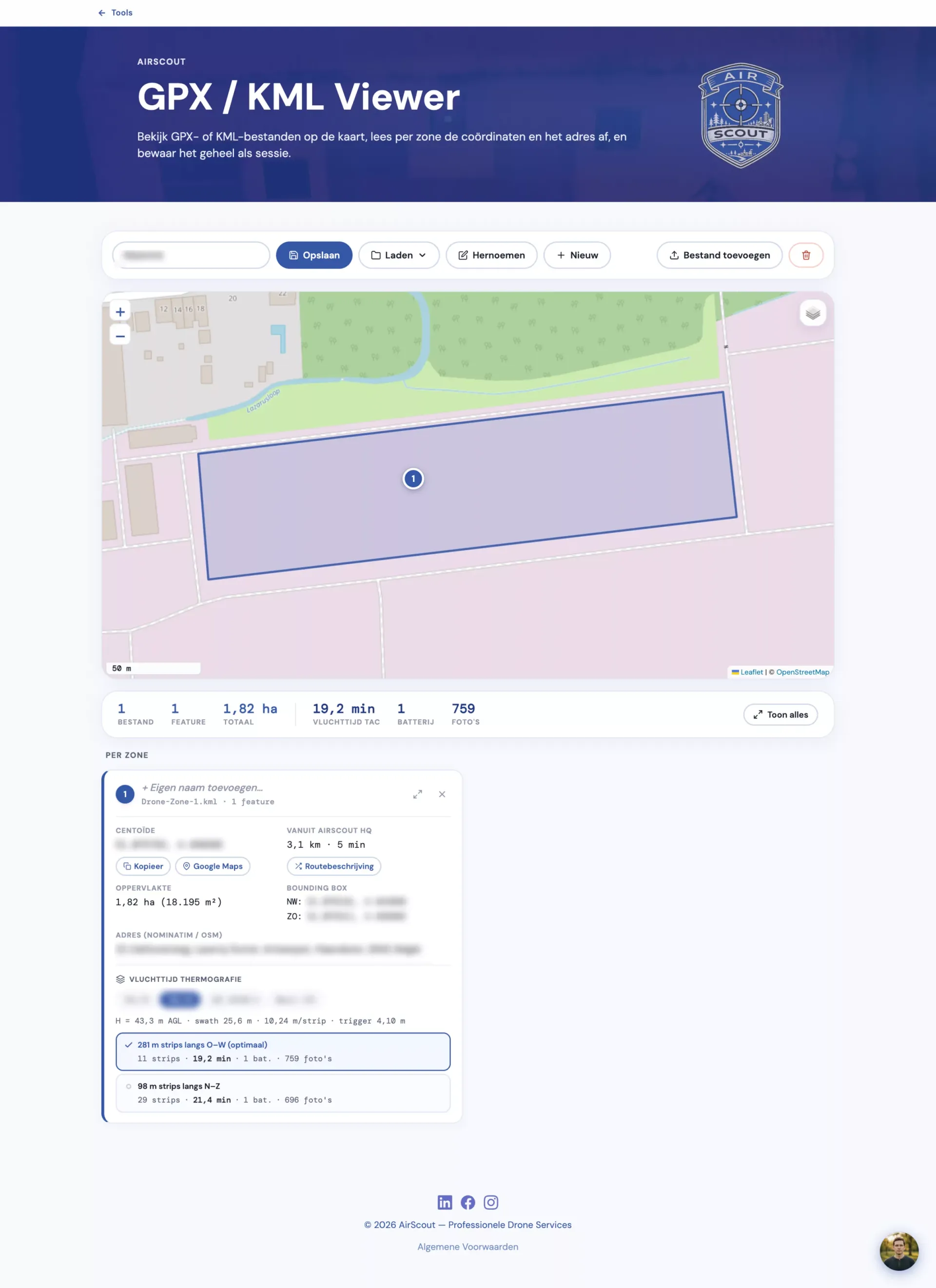

Via de GPX/KML Viewer wordt de vliegzone ingeladen en verschijnt meteen een volledig overzicht: oppervlakte, centroïde, adres en afstand tot de uitvalsbasis. Vluchttijd, strips, optimale richting, batterijen en verwacht aantal foto's worden automatisch berekend.
Die berekeningen zijn indicatief — de realiteit op locatie wijkt altijd iets af — maar ze geven op voorhand een solide basis om een dag in te schatten, de klant te informeren en de logistiek te plannen.
Vliegzones inladen, oppervlakte en afstanden berekenen, optimale vliegrichting bepalen.
Automatische berekening van strips, vluchttijd, batterijen en foto's op basis van zone en parameters.

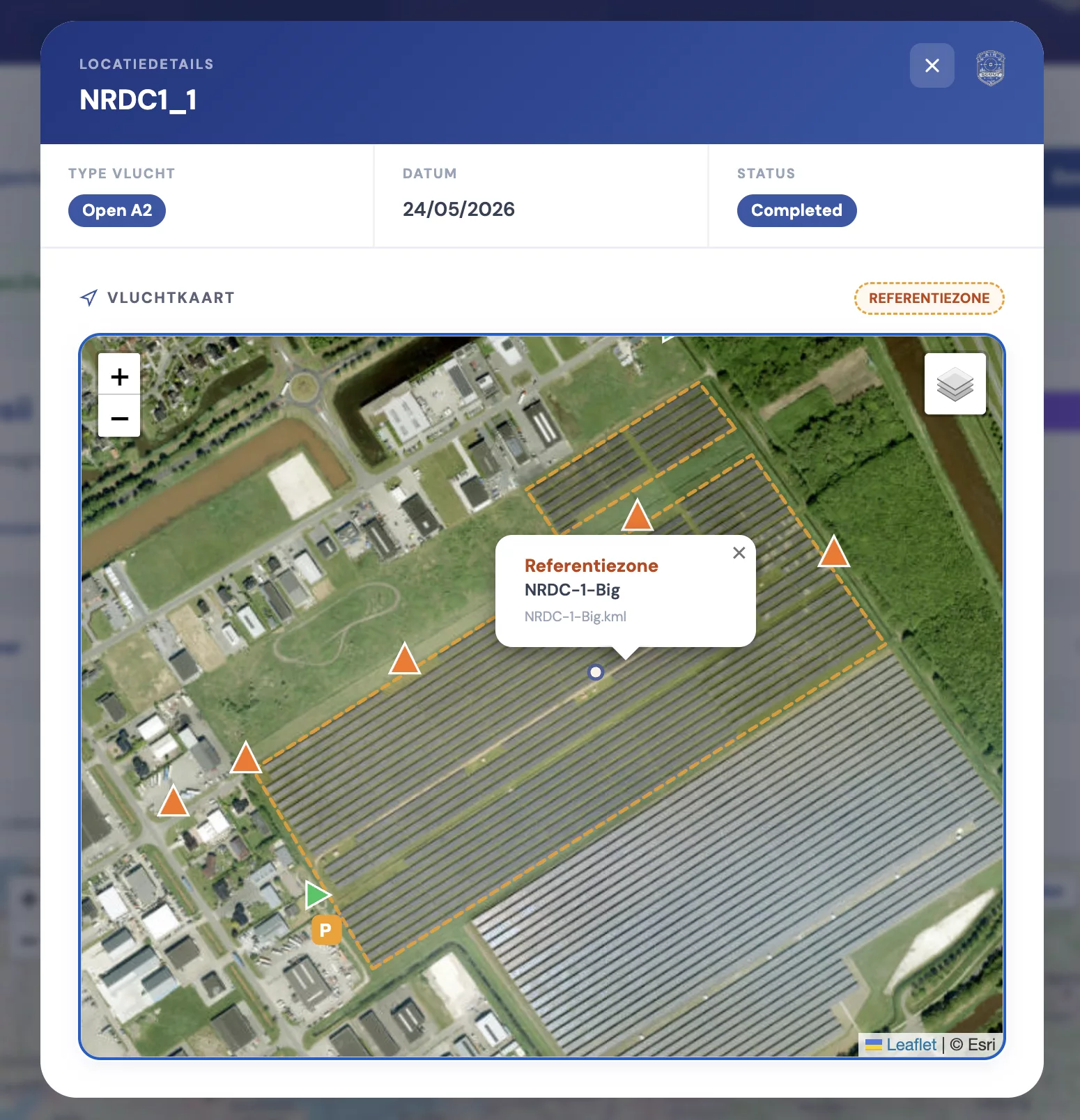

Locaties, obstakels, startpunten en referentiezones worden per opdracht visueel bijgehouden.

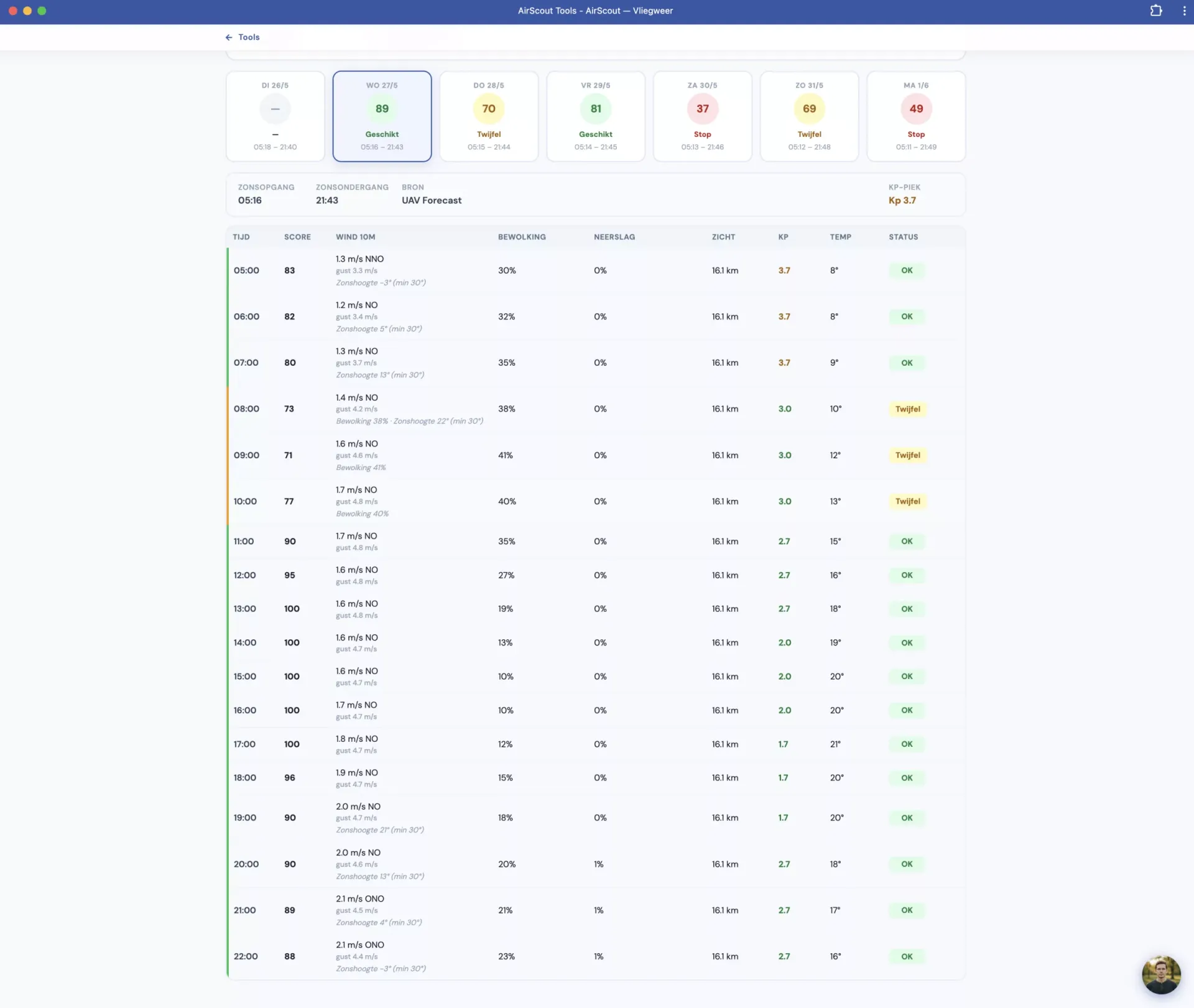

Geïntegreerde weercheck per locatie met uurlijkse scores op wind, bewolking en zonnestraling.
De vlucht zelf

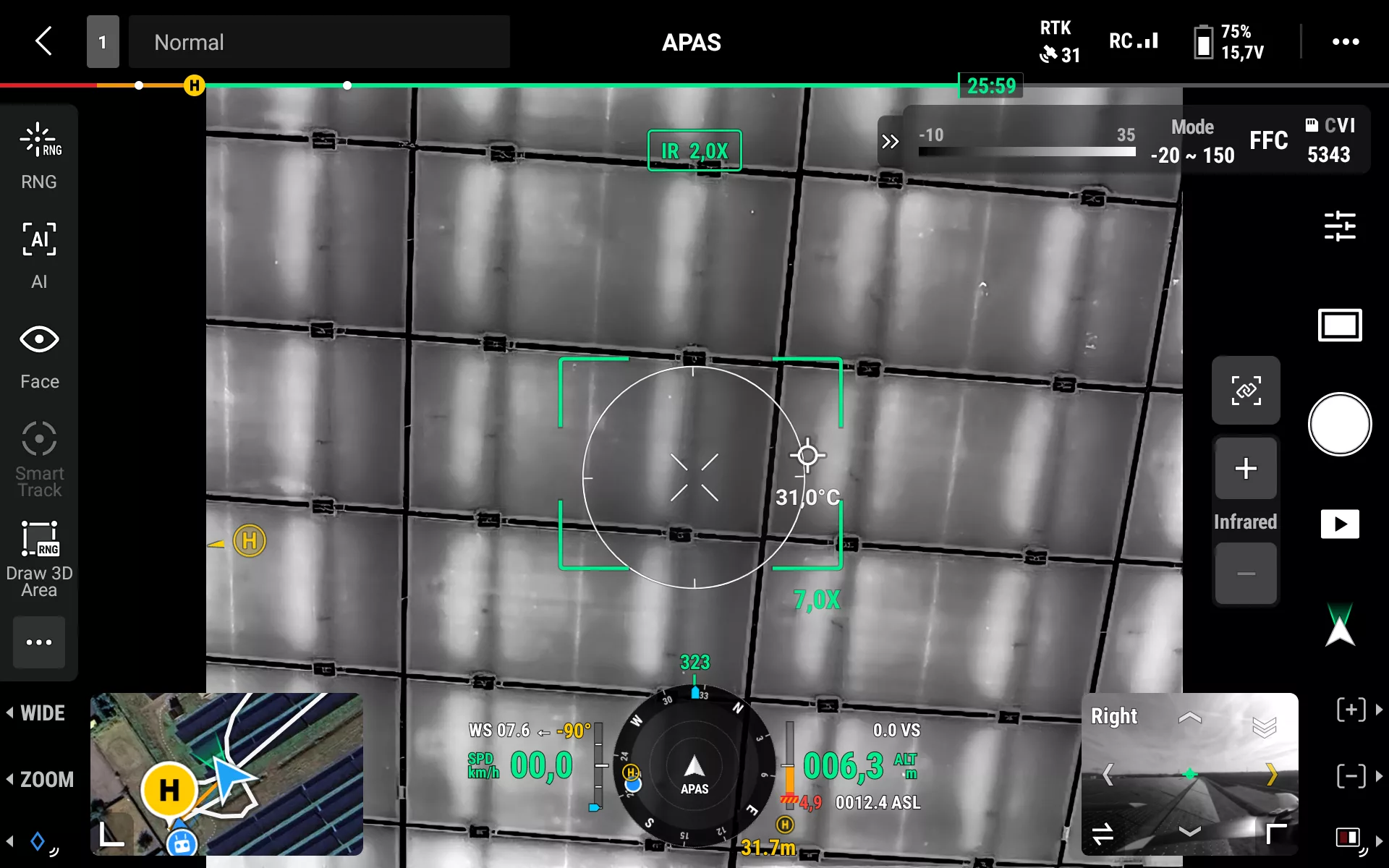

De drone vliegt een vooraf geprogrammeerd grid — automatisch, maar onder voortdurend visueel toezicht. De DJI Matrice 4T schiet simultaan visuele én radiometrische thermische beelden. Vluchtsnelheid, overlap en GSD zijn precies afgesteld op de vereiste nauwkeurigheid en de specifieke paneelopstelling.
Voor een park van dit formaat spreken we over meerdere vluchtblokken, elk met een verse batterij. De planning houdt rekening met de zonnehoek doorheen de dag — te vroeg of te laat levert langschaduw op de panelen, wat de thermische meting verstoort.
De output
Aan het einde van de dag staan er twee volledige datasets op de kaarten — elk afzonderlijk verwerkt. De thermische beelden worden omgezet naar een georefereerde orthokaart waarop elke afwijking exact gelokaliseerd is: oververhitte cellen, bypass-diodeproblemen, beschadigde strings of begroeiing. Naast elk thermisch probleem staat het corresponderende visuele beeld — zo zie je niet alleen dát er iets mis is, maar ook precies wat.

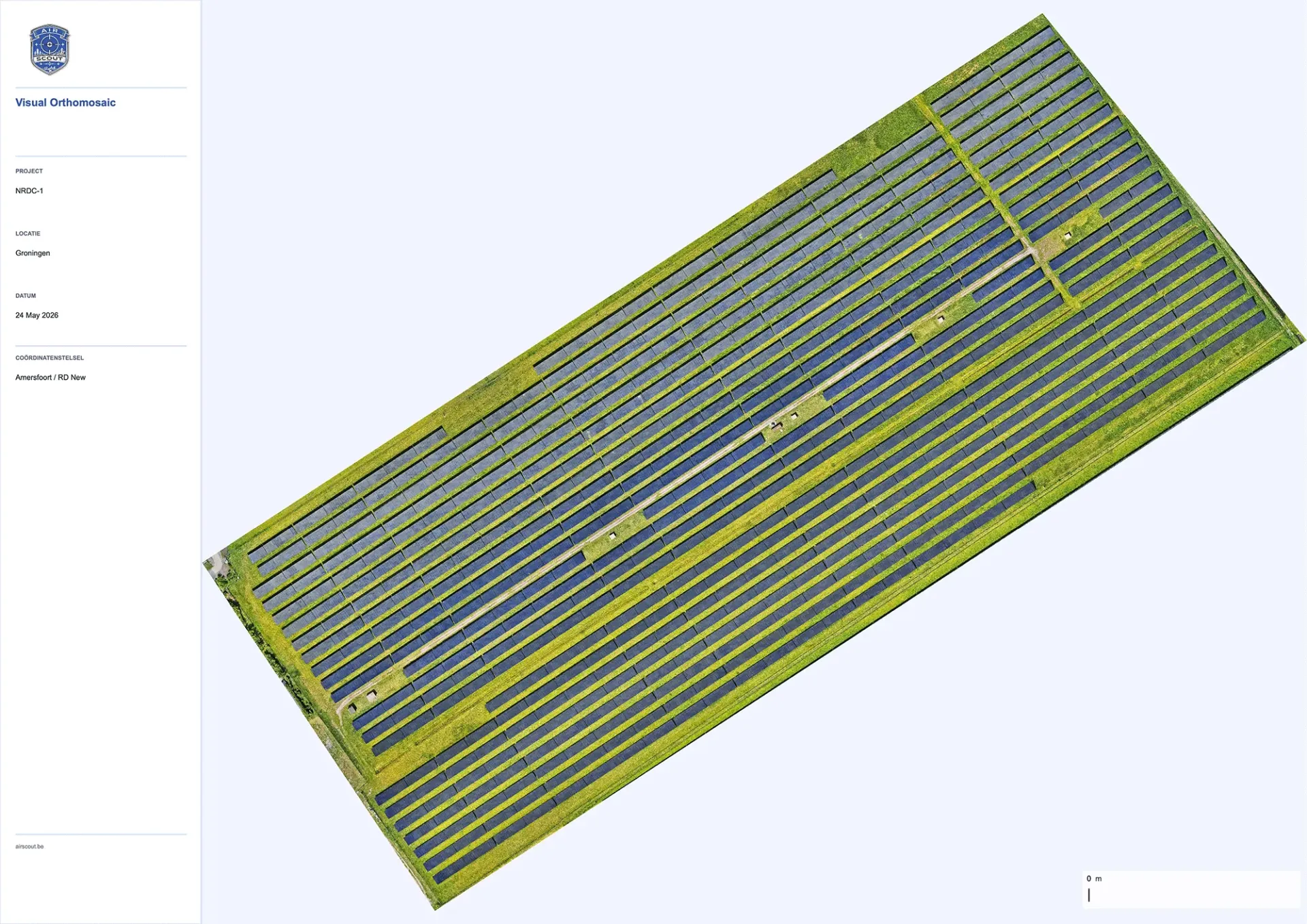

RGB-beelden, georeferenced en verwerkt tot een visuele orthokaart van het volledige terrein. Toont de toestand van de panelen, begroeiing, schade en context.
Radiometrische IR-beelden met echte temperatuurdata per pixel, verwerkt tot een thermische orthokaart waarop elke afwijking exact gelokaliseerd is.
Levering aan de klant
De aanpak verschilt per klant en per opdracht. De kwaliteitsstandaard niet.
Data aangeleverd in de gevraagde formaten, klaar voor directe import in de bestaande omgeving van de opdrachtgever.
Rapport met kaartoverzicht, per-paneel bevindingen en prioriteitenlijst — direct bruikbaar zonder extra software.

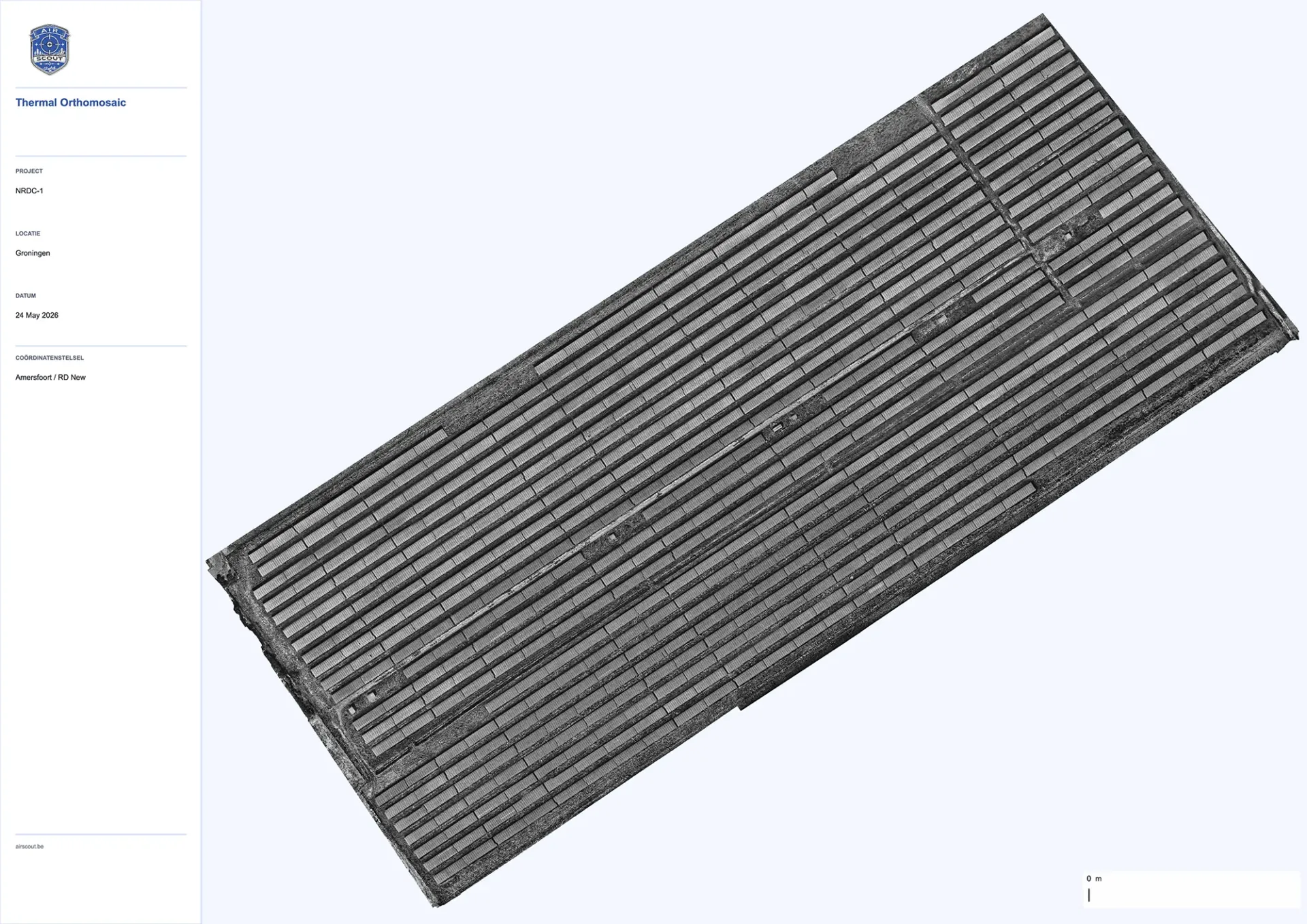

Na de vlucht worden alle beelden verwerkt tot een georeferenced orthomozaïek — zowel visueel als thermisch. Die kaarten zijn schaalbaar, exact gelokaliseerd en direct importeerbaar in GIS-omgevingen of bestaande dataplatformen van de opdrachtgever.
In het thermisch orthomozaïek zijn afwijkingen zichtbaar als lichtere zones of witte strepen. Die patronen wijzen op panelen die significant meer warmte uitstralen dan hun omgeving — een signaal dat nader onderzoek vraagt. Of het gaat om een defecte bypass-diode, een beschadigde string of begroeiing: de locatie is exact georeferenced en direct bruikbaar voor de onderhoudsdienst.
Voor opdrachtgevers zonder eigen GIS-omgeving is er de AirScout OrtoViewer: het volledige orthomozaïek rechtstreeks in de browser, inzoombaar tot op paneelniveau. Zo is de data direct bruikbaar voor het hele team — van technische dienst tot management, zonder installatie of extra software.
Deze viewer toont een voorbeeldproject ter illustratie — niet de installatie uit deze case.
