Industriële dakinspectie

Dak inspectie industrieel pand als voorbereiding op plaatsing zonnepanelen

Project overzicht
Een geanimeerde reconstructie van het resultaat. Puur voor ruimtelijke positionering.

Opdracht omschrijving

Een uitgestrekt industrieel complex met twee gebouwen, een groot dakoppervlak en technische installaties die visueel moeilijk bereikbaar zijn zonder stelling of hoogtewerker. Voorafgaand aan de plaatsing van zonnepanelen wenste de opdrachtgever een volledig beeld van de dakconditie — om gebreken, zwakke zones en aandachtspunten in kaart te brengen voor de werken van start gaan. AirScout voerde een volledige orthoscan uit van het volledige site — hoofdgebouw, bijgebouw en omgevende verharding — en leverde een gedetailleerde luchtkaart en inspectiedossier af.

Facility management

Een actueel, schaalbaar luchtbeeld van het volledige dak- en terreinoppervlak. Wateraccumulaties, beschadigde dakbedekking en afvoerproblemen zijn zichtbaar zonder één stap op het dak te zetten. Bruikbaar als nulmeting voor preventief onderhoud.

Technische dienst & aannemers

De GeoTIFF orthomosaïek laat toe om afstanden en oppervlaktes nauwkeurig op te meten vanachter een scherm. Zones die fysiek moeilijk bereikbaar zijn, zijn volledig in kaart gebracht — ideaal als basis voor offertes, onderhoudsplanning of renovatiedossiers.

Rapportage & archief

Het volledige inspectierapport in PDF, aangevuld met hoge resolutie detailfoto's van specifieke aandachtspunten. Bruikbaar als technisch dossier, verzekeringsonderbouwing of intern archief. Gedateerd en georefereerd.

De orthomosaïek heeft een grondresolutie van enkele centimeters per pixel. Elk dakdetail, elke scheur, elk slijtagepatroon is zichtbaar op ware schaal — zonder dat er iemand op het dak moet staan.

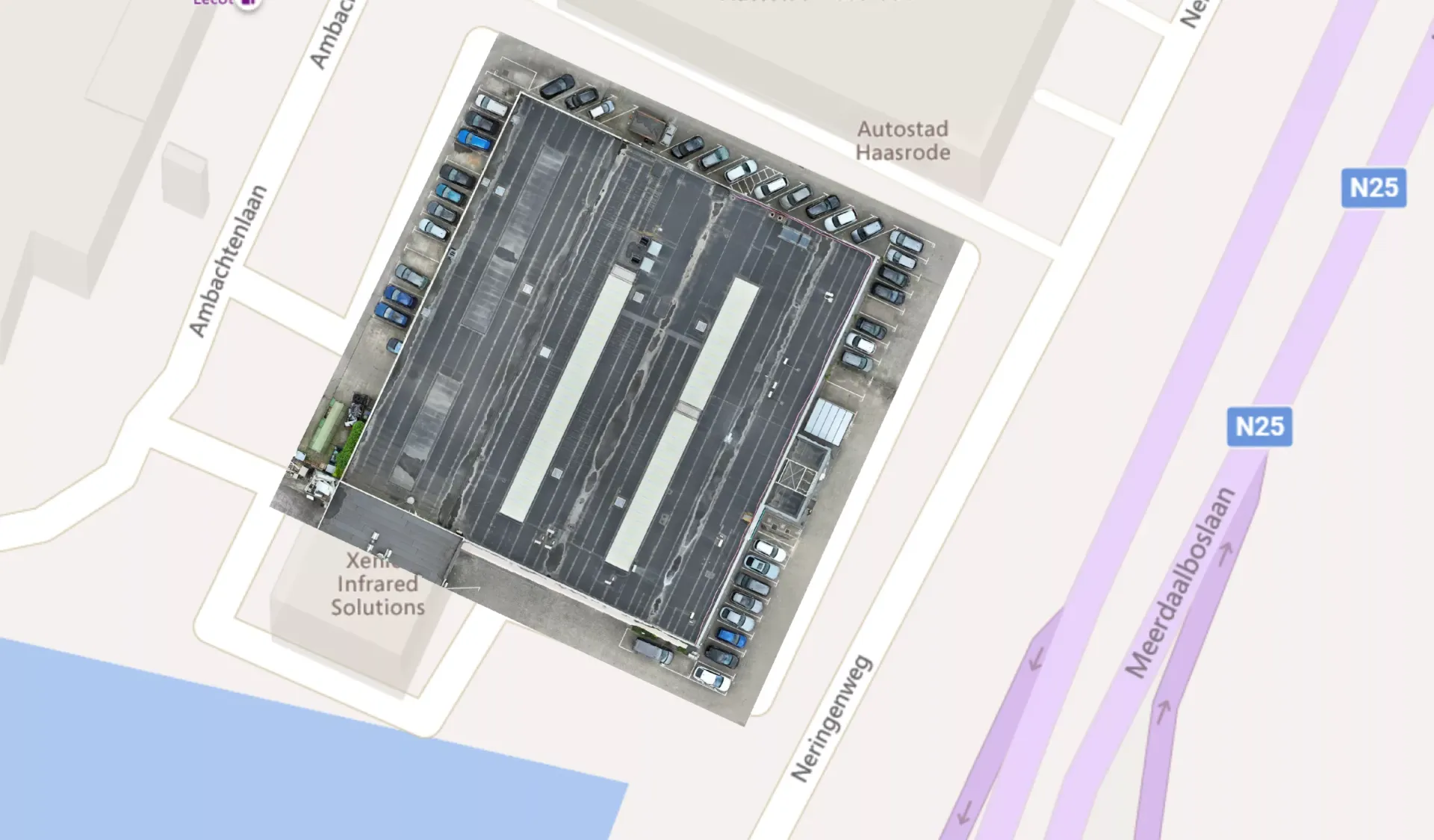

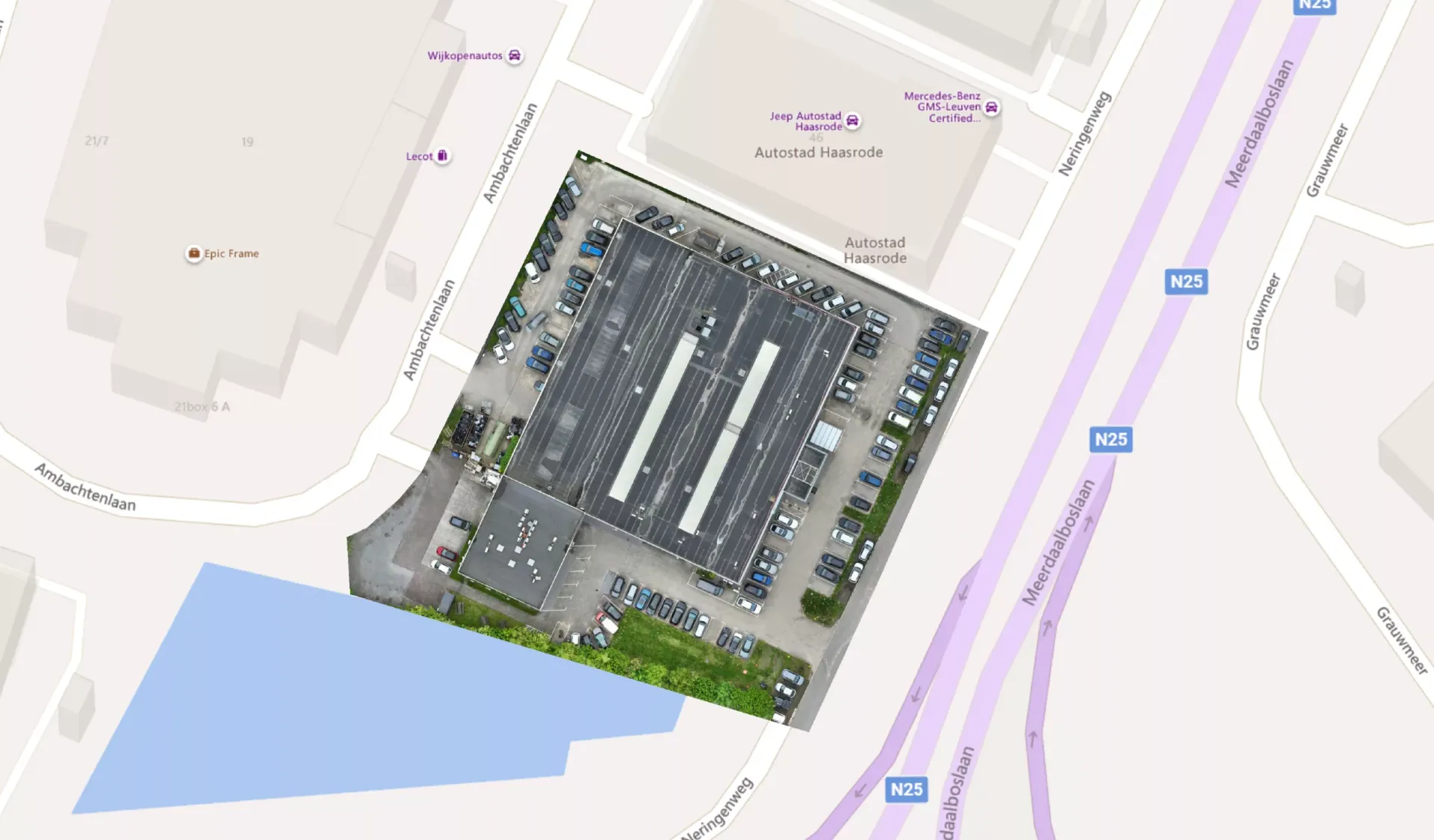

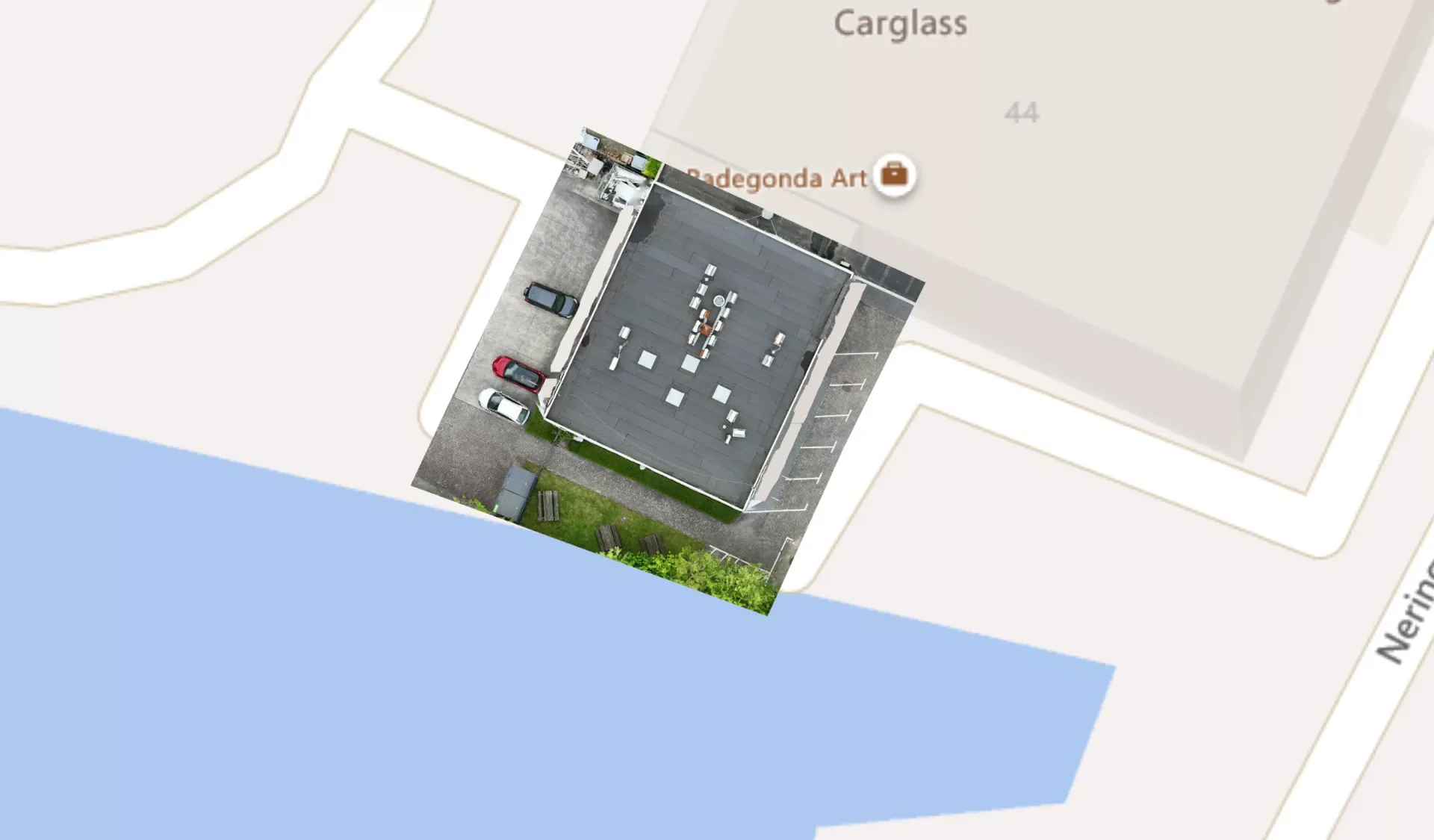

Orthomozaïek

Low res previews van het resultaat. De uiteindelijk files aangeleverd zijn veel gedetailleerder en schaal- en inzoombaar.

De locatie bestond uit één hoofd- en één bijgebouw. We hebben ,beide apart in beeld gebracht en dan nog eens als één geheel. Elke orthomozaïek is opgebouwd uit 100'en foto's die door middel van preciese GPS coördinaten later tot één geheel worden samen gevoegd om zo een Hoge resolutie lucht kaart te bekomen, die net zoals google maps eenvoudig te zoomen en navigeren is maar veel gedetailleerder is.
Wij bieden ook een online tool waarmee al gemakkelijk de eerste indrukken via het web leesbaar zijn. Van de ortho-mozaïek worden natuurlijk ook high-res beelden aangeleverd, die nog meer in detail bekeken kunnen worden.

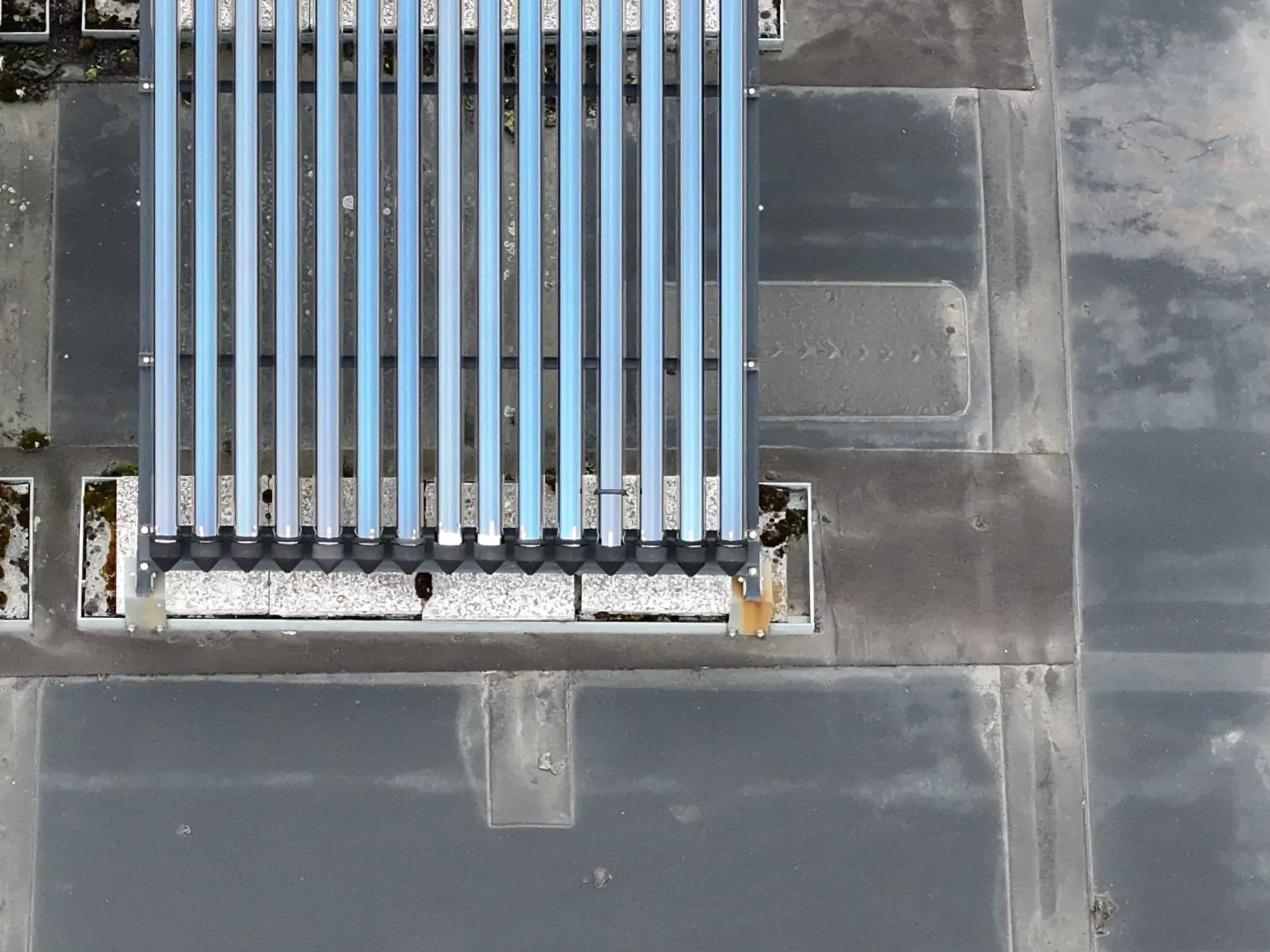

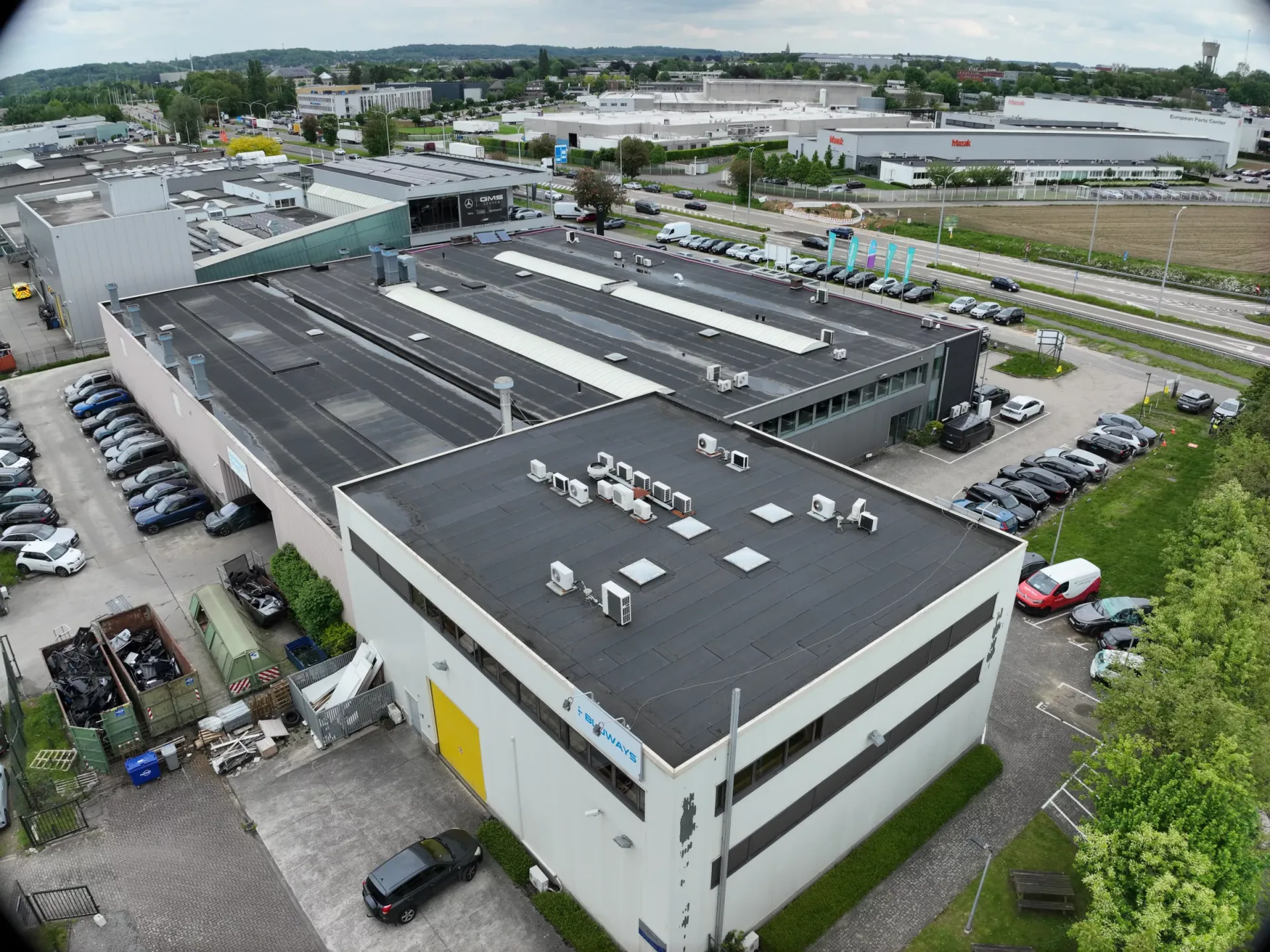

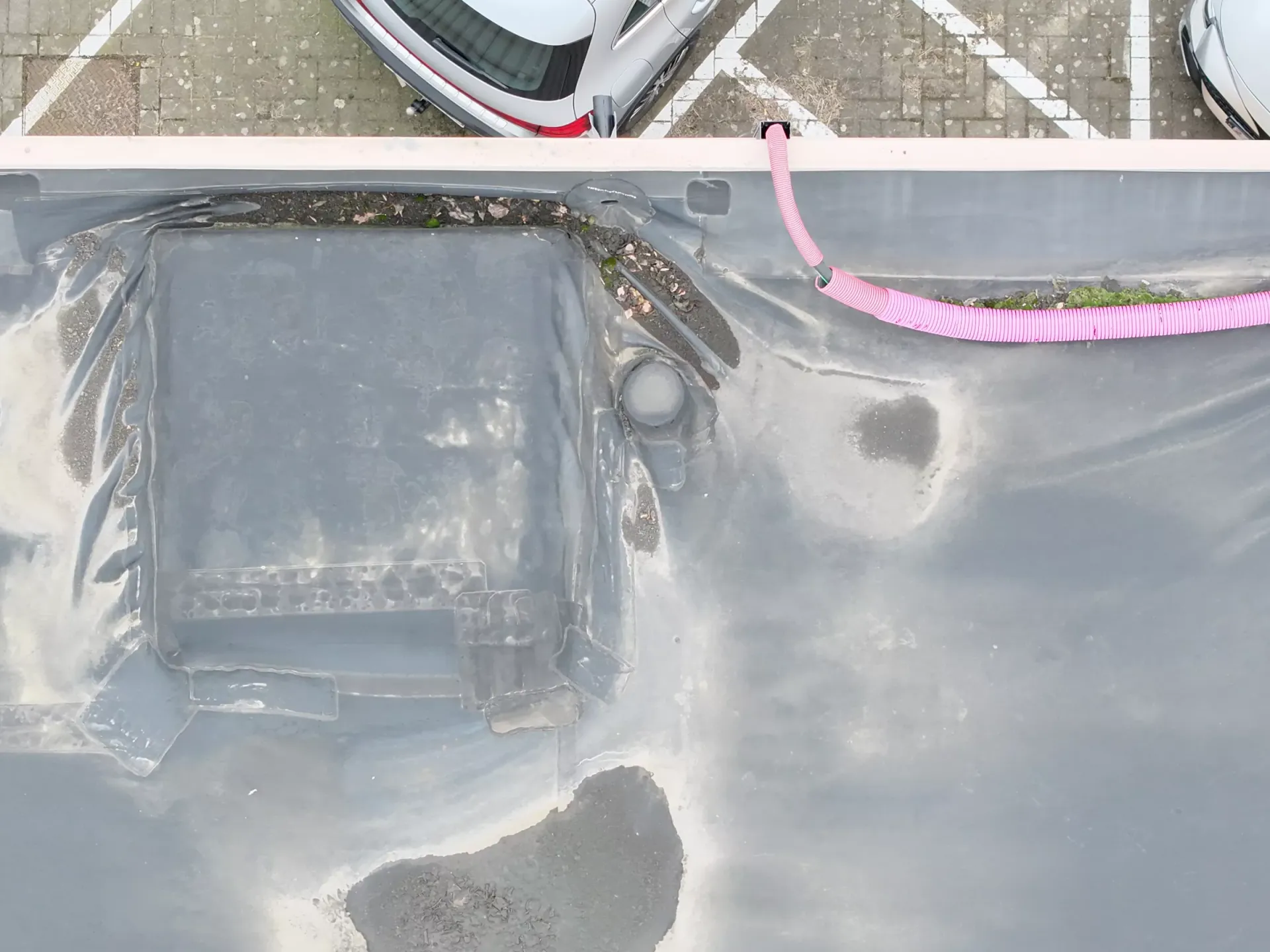

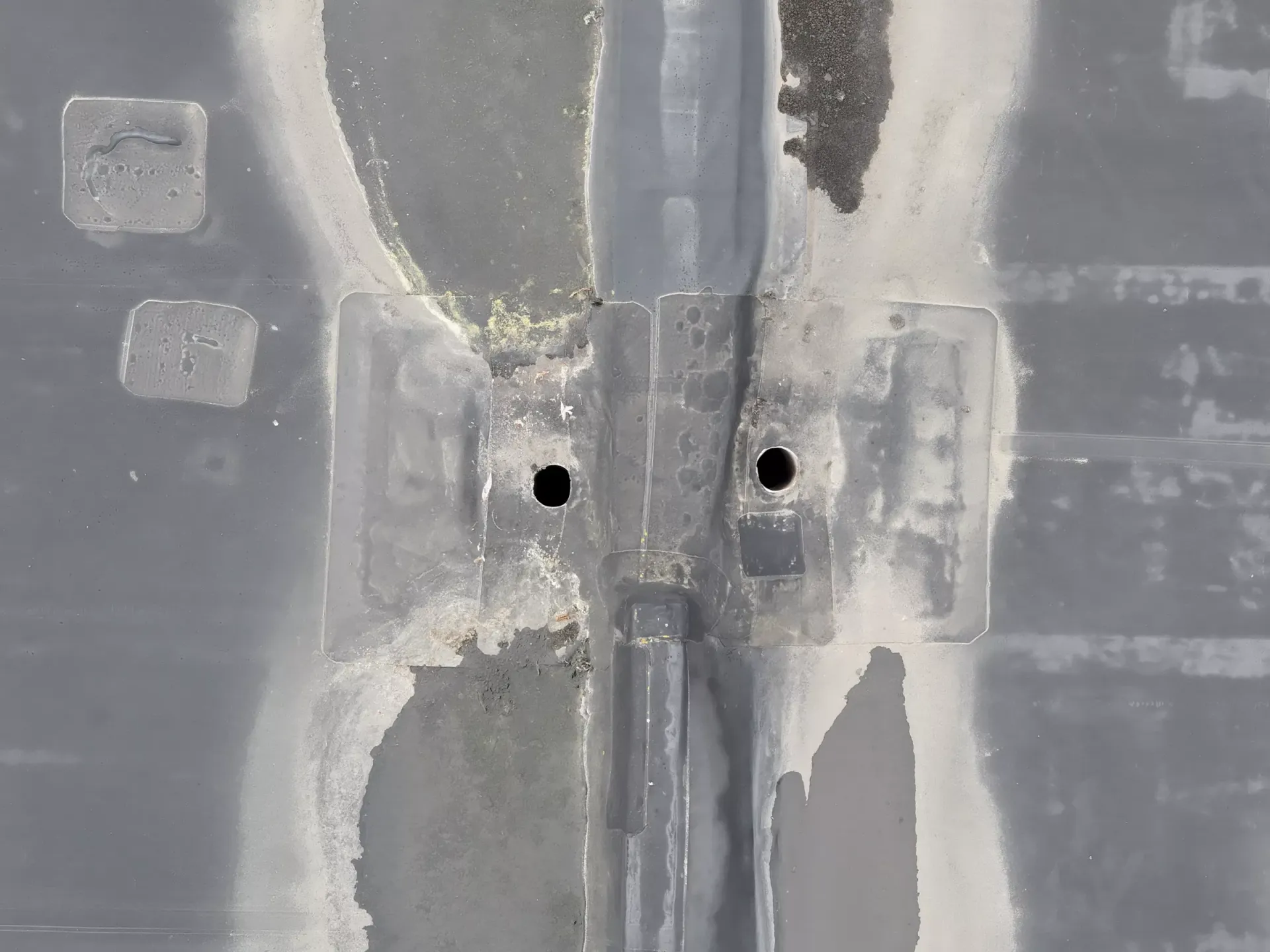

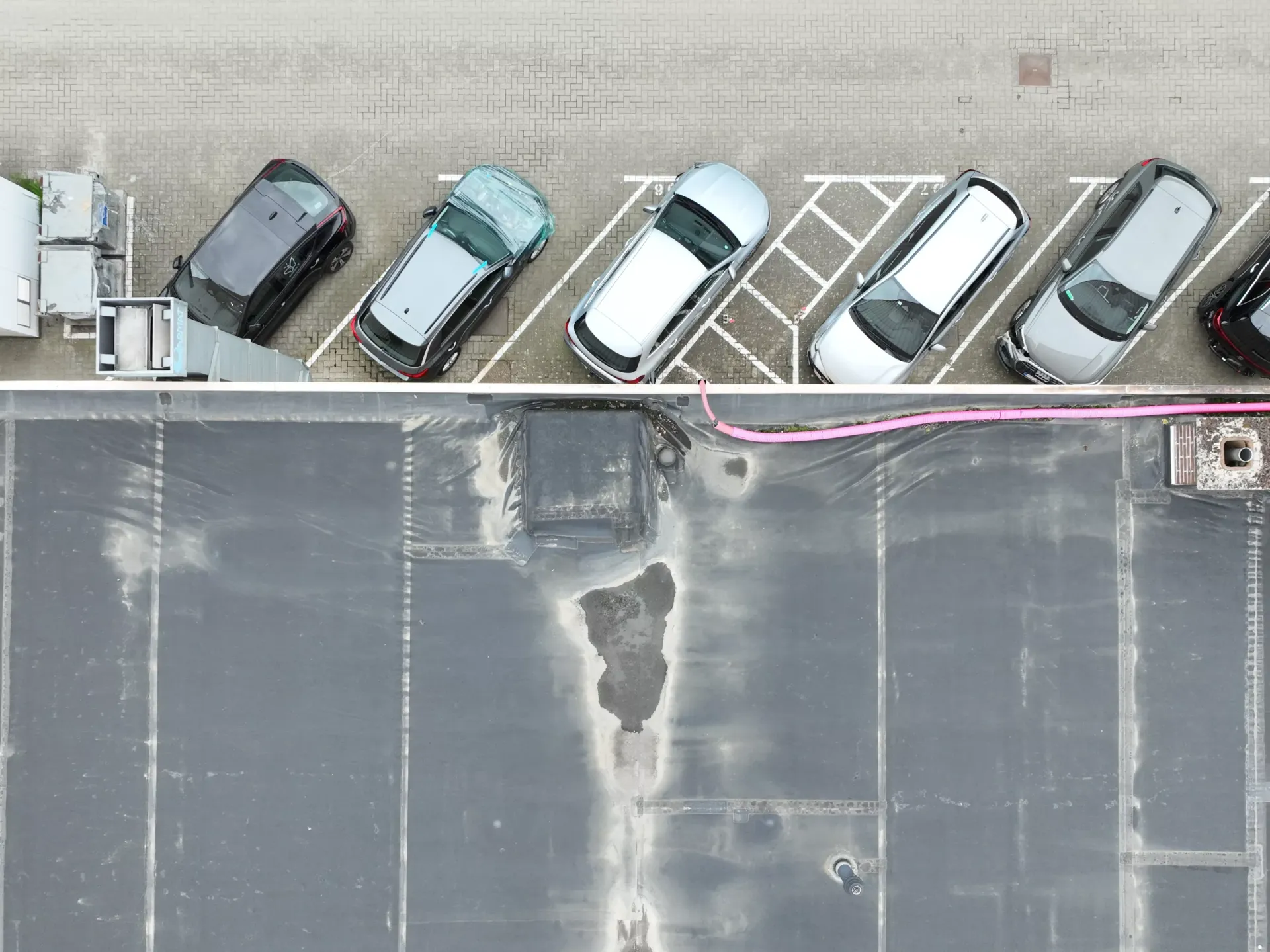

Visuele inspectie foto's

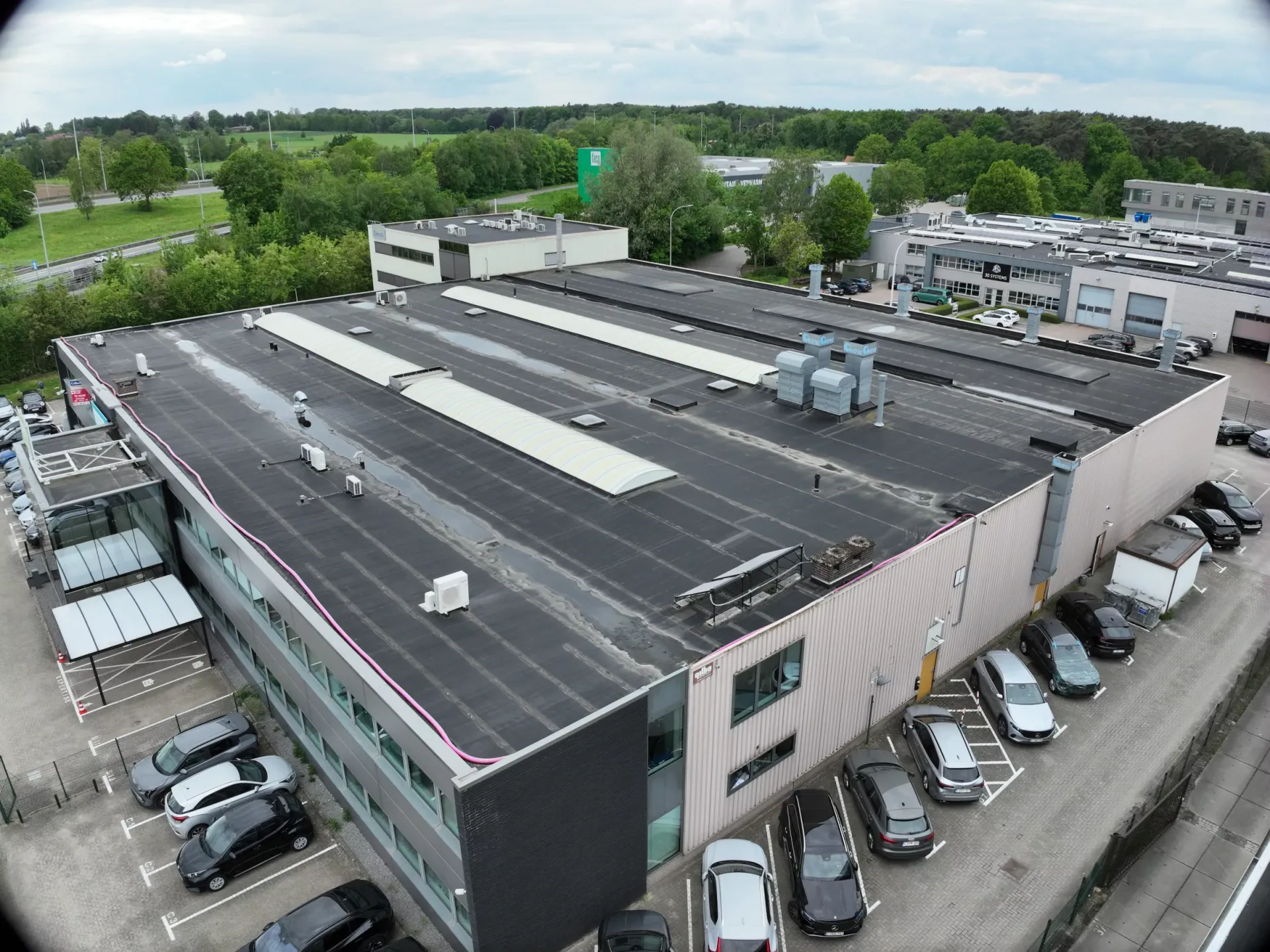

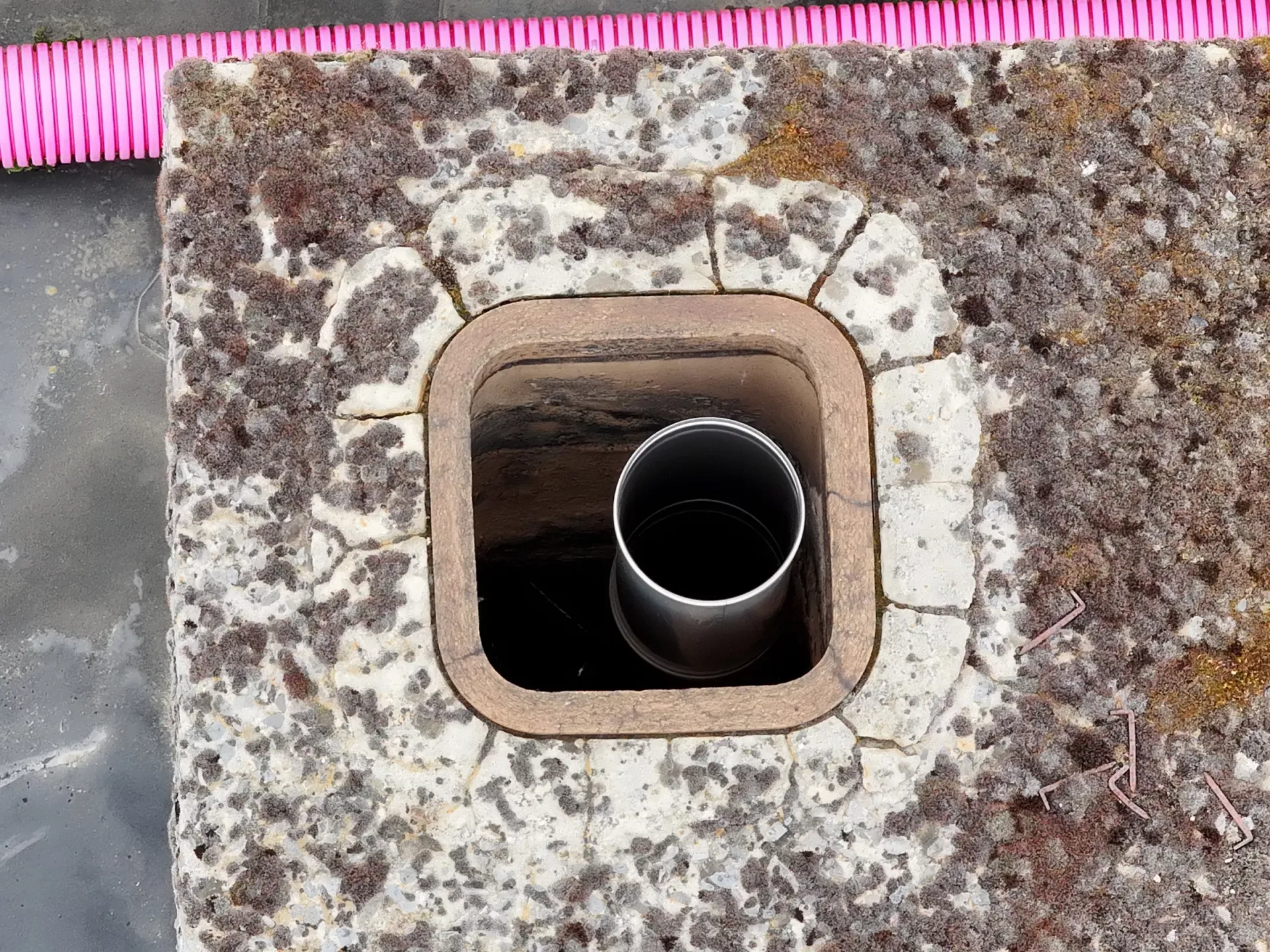

Na de orthomoziek werd er ook nog structureel over de locatie gevlogen om extra aandachtspunten in kaart te brengen voor de rapportage en om een ruimtelijke positionering weer te geven.

In totaal werden daarbij nog eens een 60 tal inspectie-beelden gemaakt.
Volledige aanpak

Hoe verloopt zo'n dakinspectie van A tot Z?

Van locatieverkenning en luchtruimcheck tot orthomozaïek, visuele inspectie en oplevering — lees de volledige aanpak achter dit project.
