Erfgoedinspectie Maagdentoren
Van voorbereiding tot 3D-model: een beschermd monument volledig gedocumenteerd, zonder het aan te raken.
Omwille van de privacy van klanten en locaties kunnen niet alle projectdetails worden gedeeld. Beelden en gegevens op deze pagina zijn minder gedetailleerd dan de eigenlijke opgeleverde beelden.
Hoe een beschermd monument volledig gedocumenteerd wordt met een drone

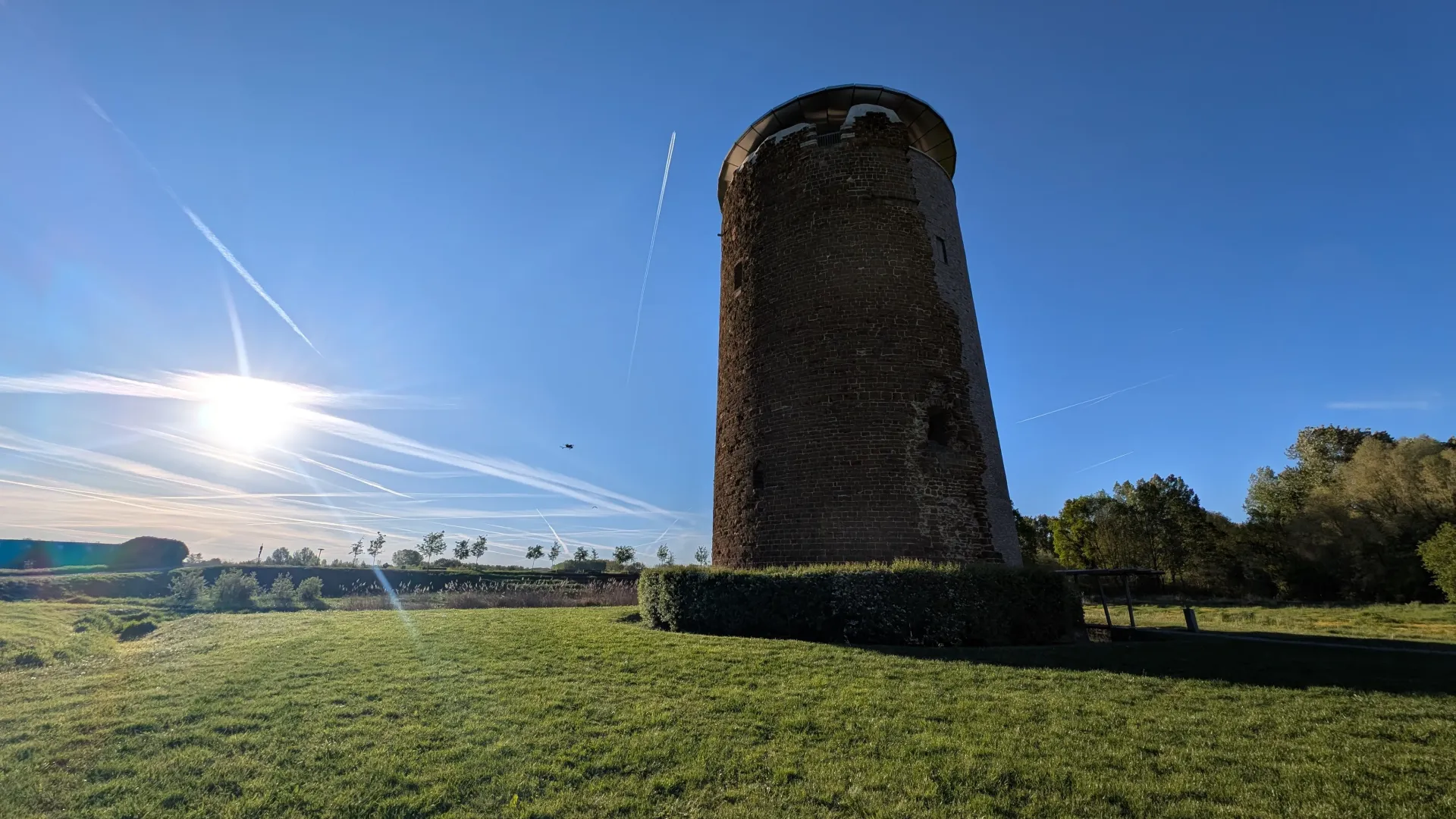

De Maagdentoren in Zichem is een 14e-eeuwse donjon, beschermd monument sinds 1962. Na een gedeeltelijke instorting in 2006 volgde een grondige restauratie, afgerond in 2015. AirScout documenteerde de volledige buitenstructuur in een georefereerd 3D-model, meetbaar en navigeerbaar, zonder stelling en zonder het monument aan te raken.
Voorbereiding: luchtruim, militaire zone en vliegplan
De Maagdentoren ligt in de nabijheid van de militaire luchtvaarzone EBR03 (Schaffen). Voor elke vlucht moet geverifieerd worden of die zone actief is via NOTAM-check en de Droneguide-applicatie (Skeyes).

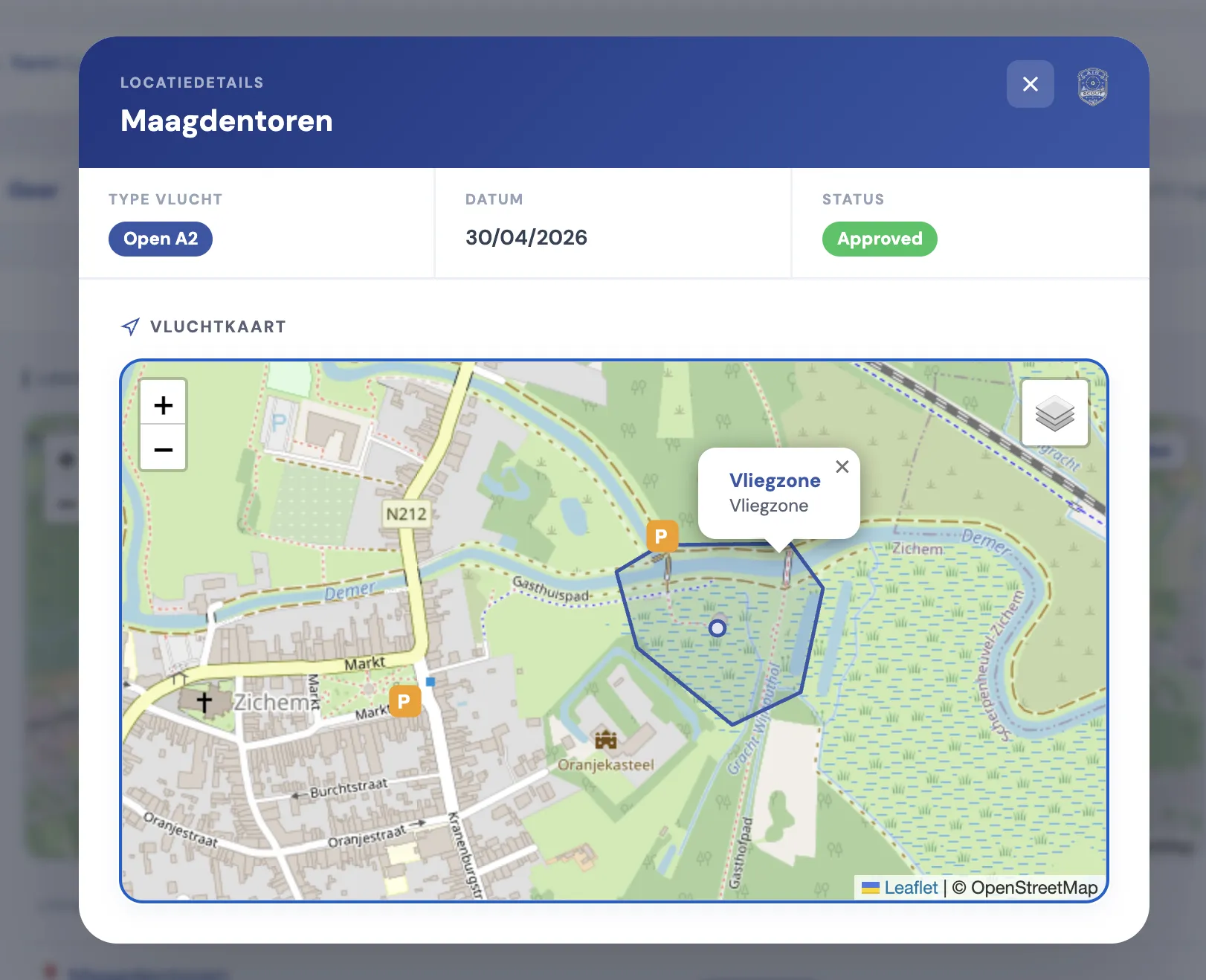

De vlucht werd gepland als Open A2 categorie. De vliegzone werd strak afgebakend rond het monument, rekening houdend met het omliggende park, wandelpaden en de nabijheid van de Demer. Alle gegevens worden nauwgezet geregistreerd in onze eigen projecttool, zodat niets over het hoofd wordt gezien en elke vlucht goed voorbereid is.
Militaire luchtvaarzone in de directe omgeving. NOTAM-verificatie en Droneguide-check uitgevoerd voor de vlucht. Zone was niet actief op de dag van de inspectie.
Zone strak rond het monument. Rekening gehouden met het openbare park, wandelpaden langs de Demer en de nabijheid van het Oranjekasteel.
Volledige 3D-documentatie van de buitenstructuur als nulmeting, bruikbaar voor monitoring, restauratie en publiekswerking.
Opstelling: professionele setup op locatie

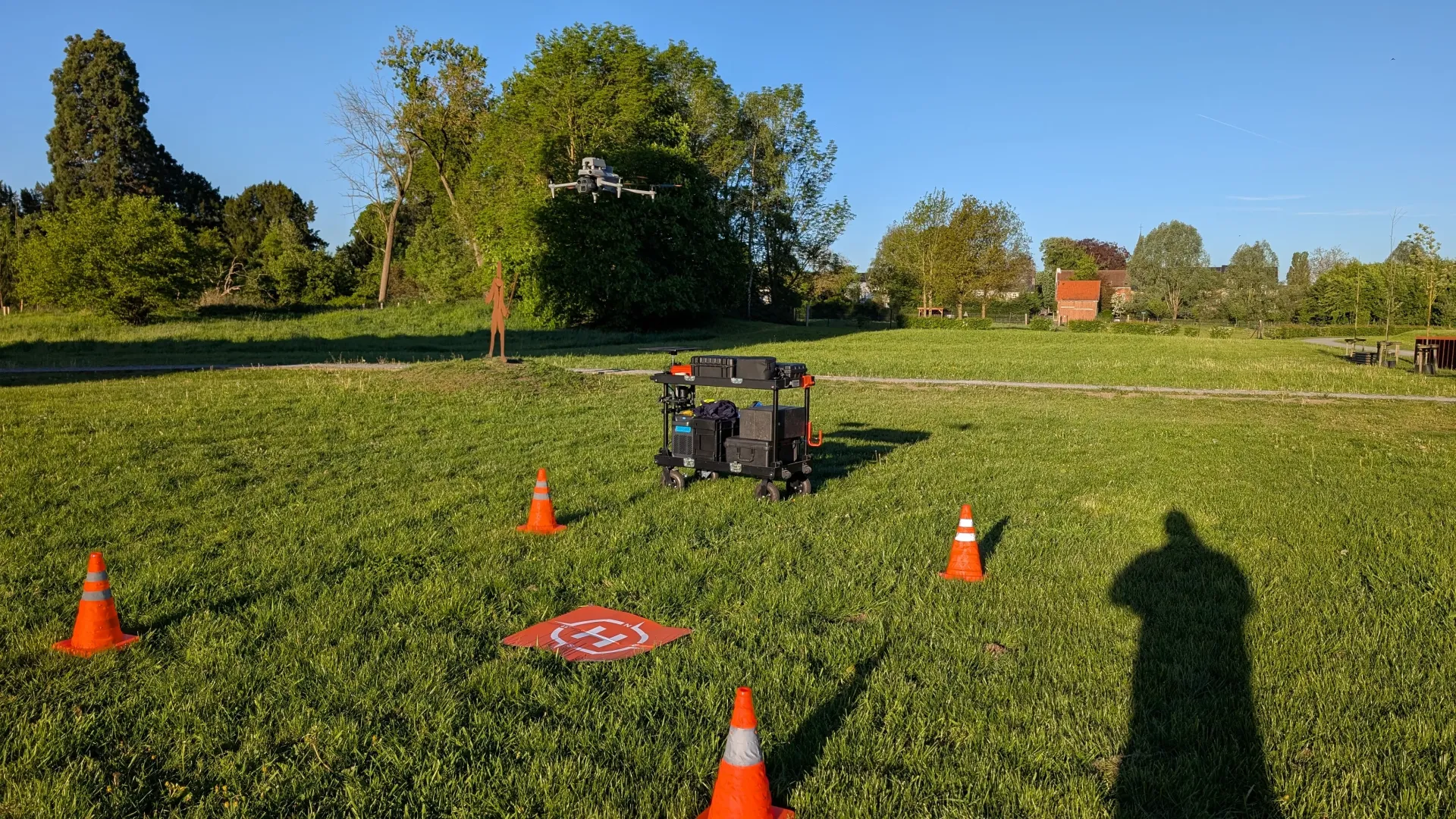

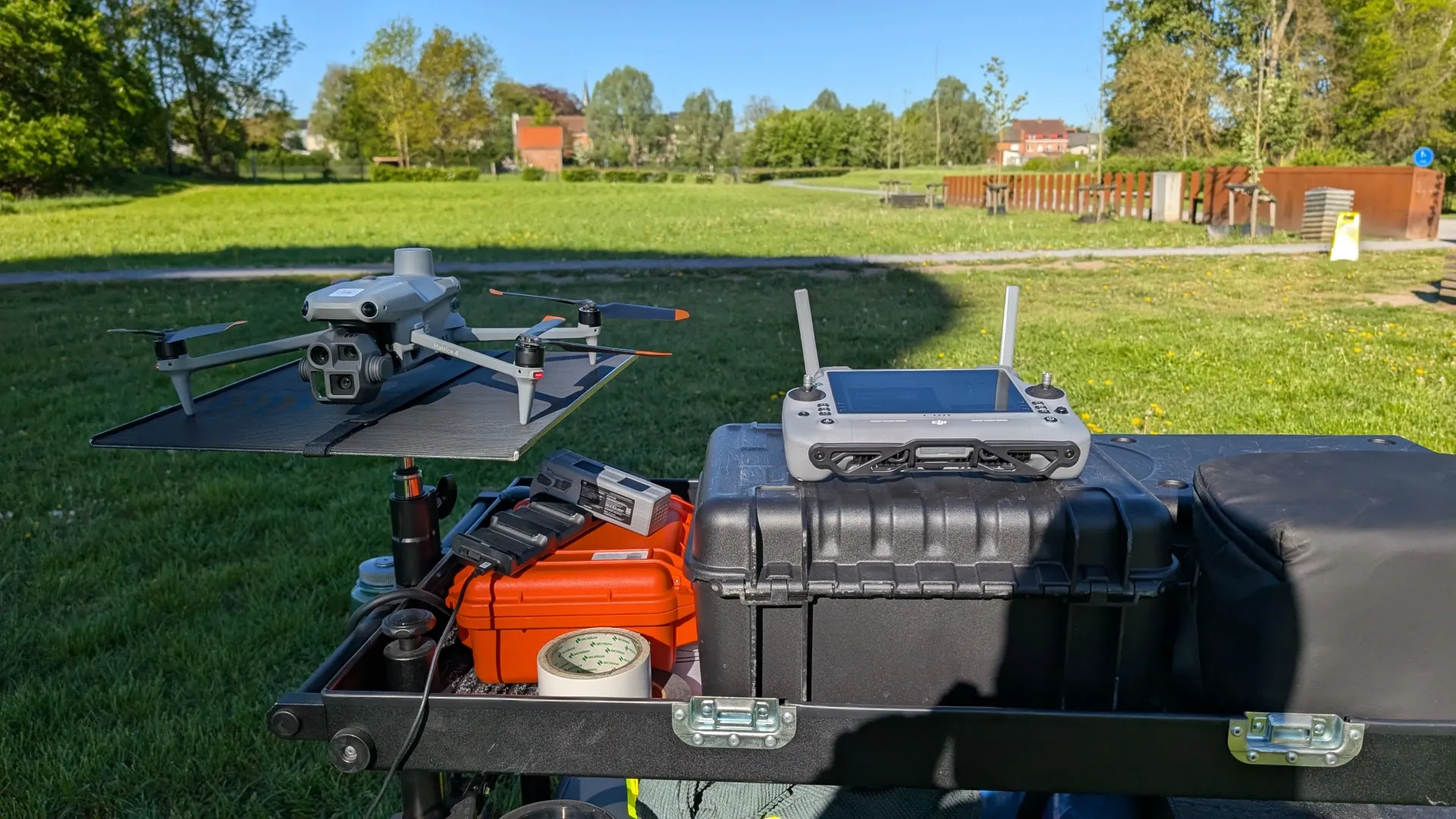

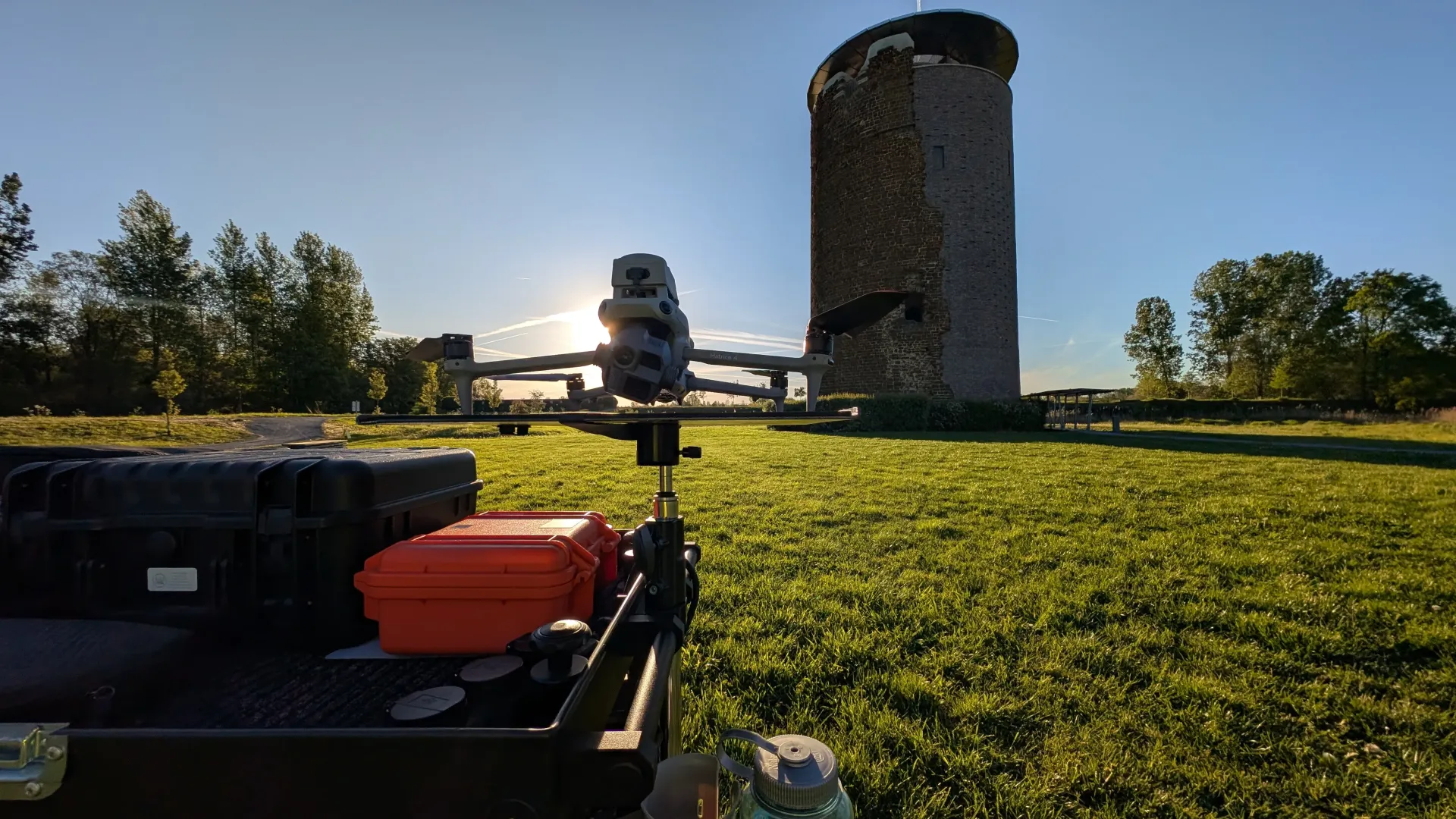

De volledige opstelling werd uitgerold op het grasveld naast de toren: landingspad, verkeerspylonen voor de veiligheidszone, een ruimere zone afgebakend voor voorbijgangers, en het mobiele werkstation met de DJI Matrice 4E RTK, reservebatterijen en 2Kw laadstation.
Een professionele opstelling is meer dan een drone uit een koffer halen. Het is de basis voor een gecontroleerde, herhaalbare en veilige operatie.
De vlucht: rondom de toren, van voet tot kruin

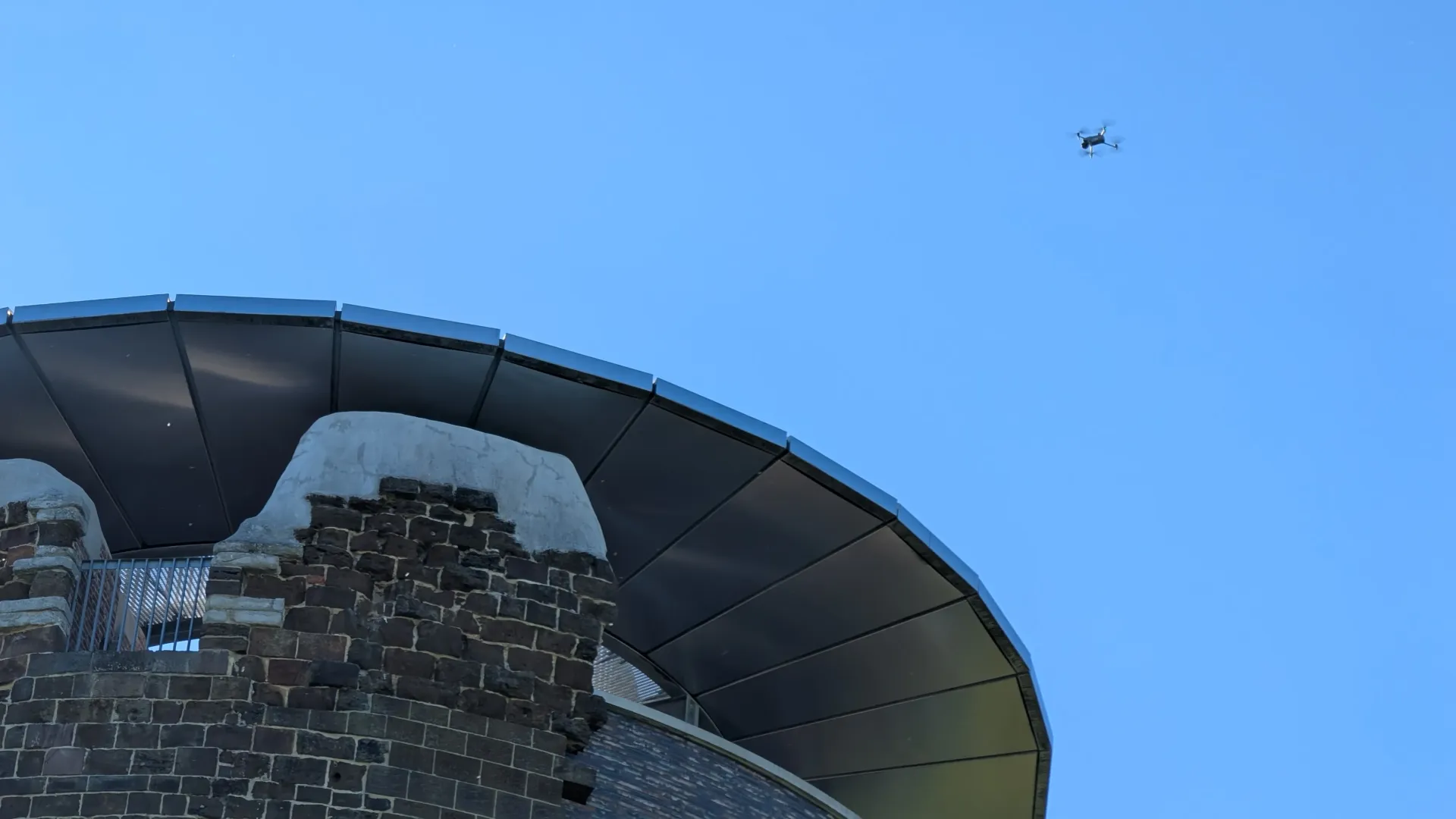

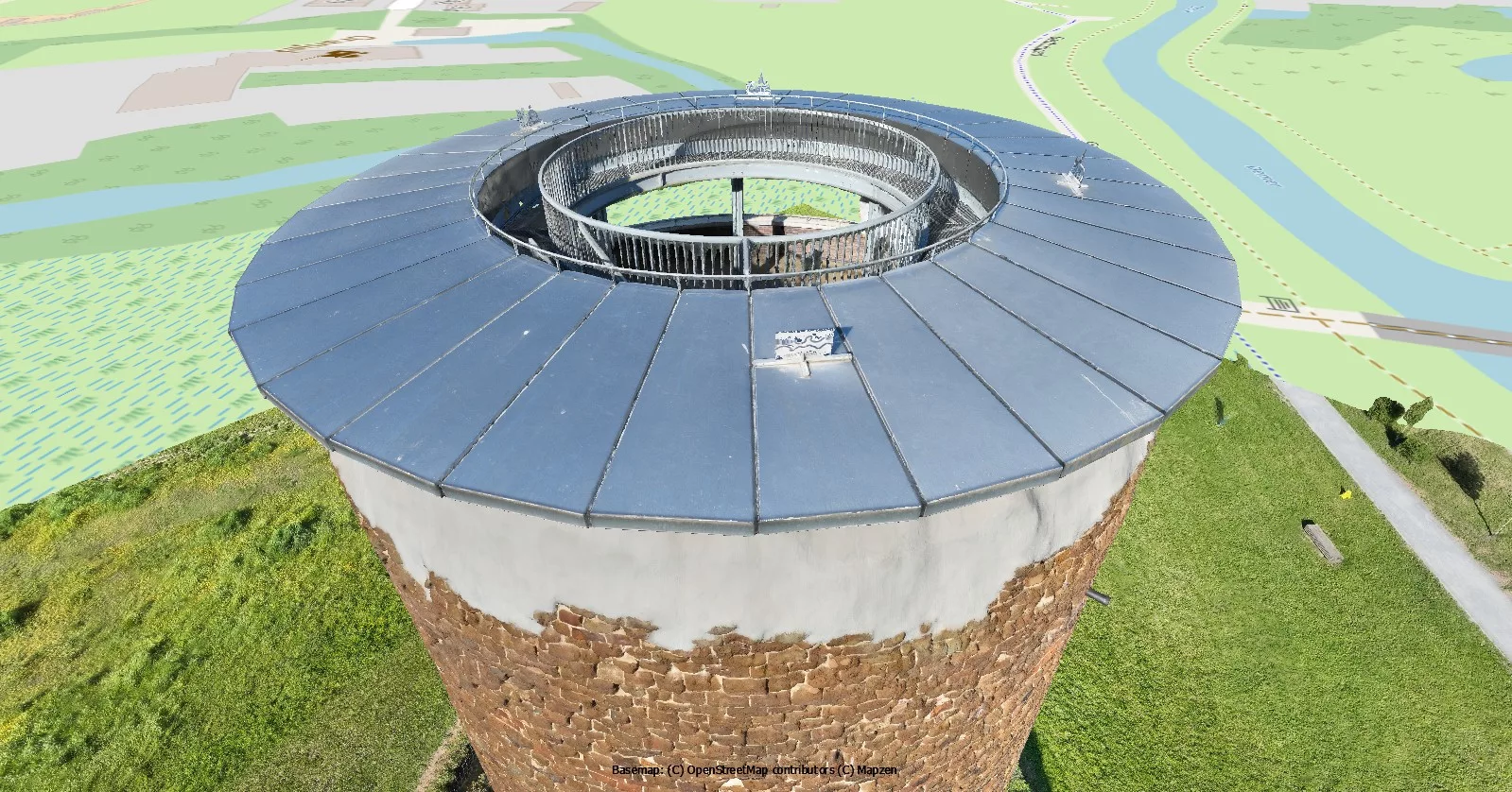

De drone vloog meerdere banen rond de toren op verschillende hoogtes, van de voet van het ijzerzandstenen metselwerk tot de moderne zinken dakconstructie bovenaan. Elke centimeter buitenwand werd gefotografeerd met voldoende overlap voor een nauwkeurige 3D-reconstructie.

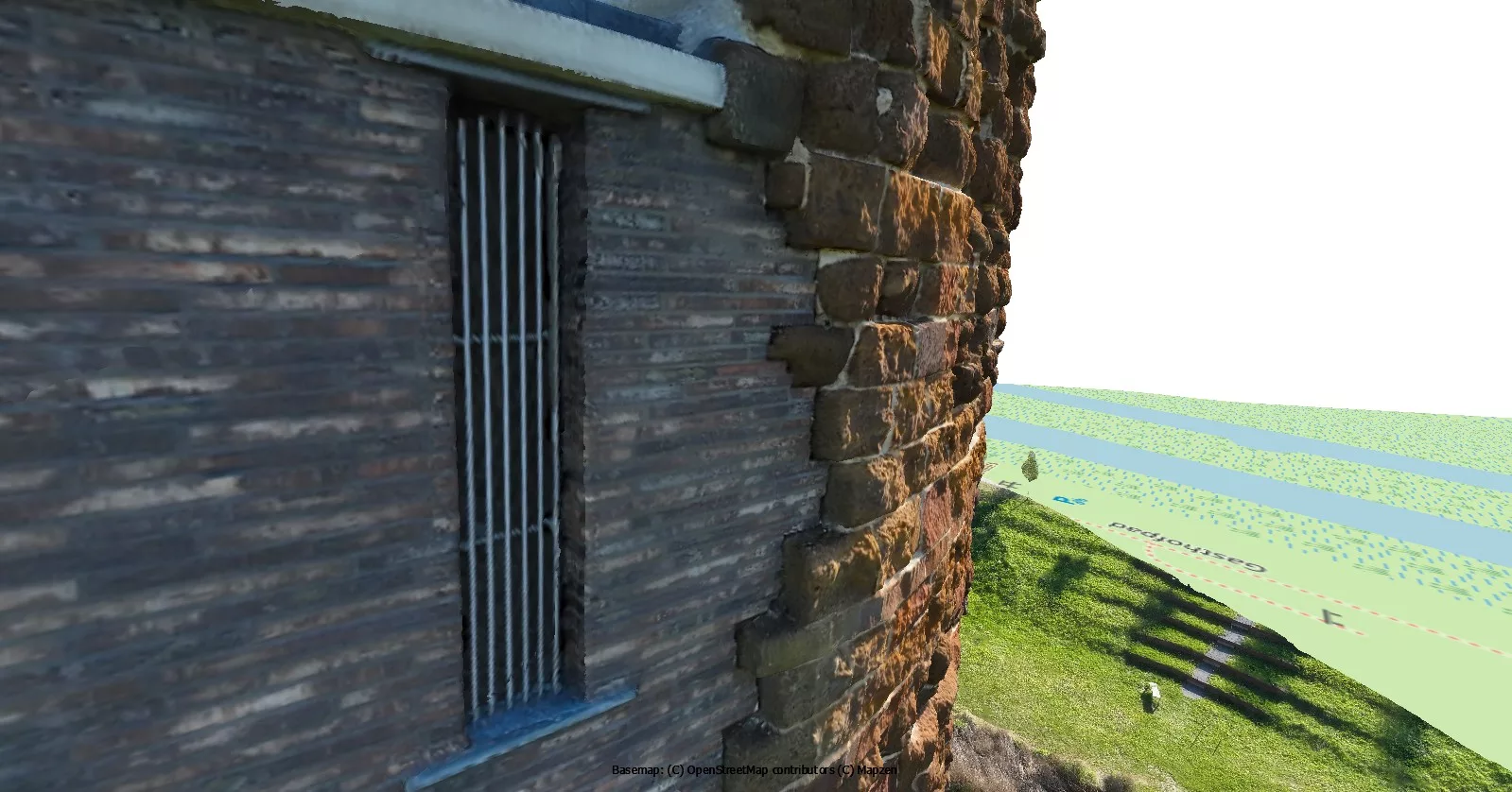

3D-reconstructie: een digitale tweeling van het monument

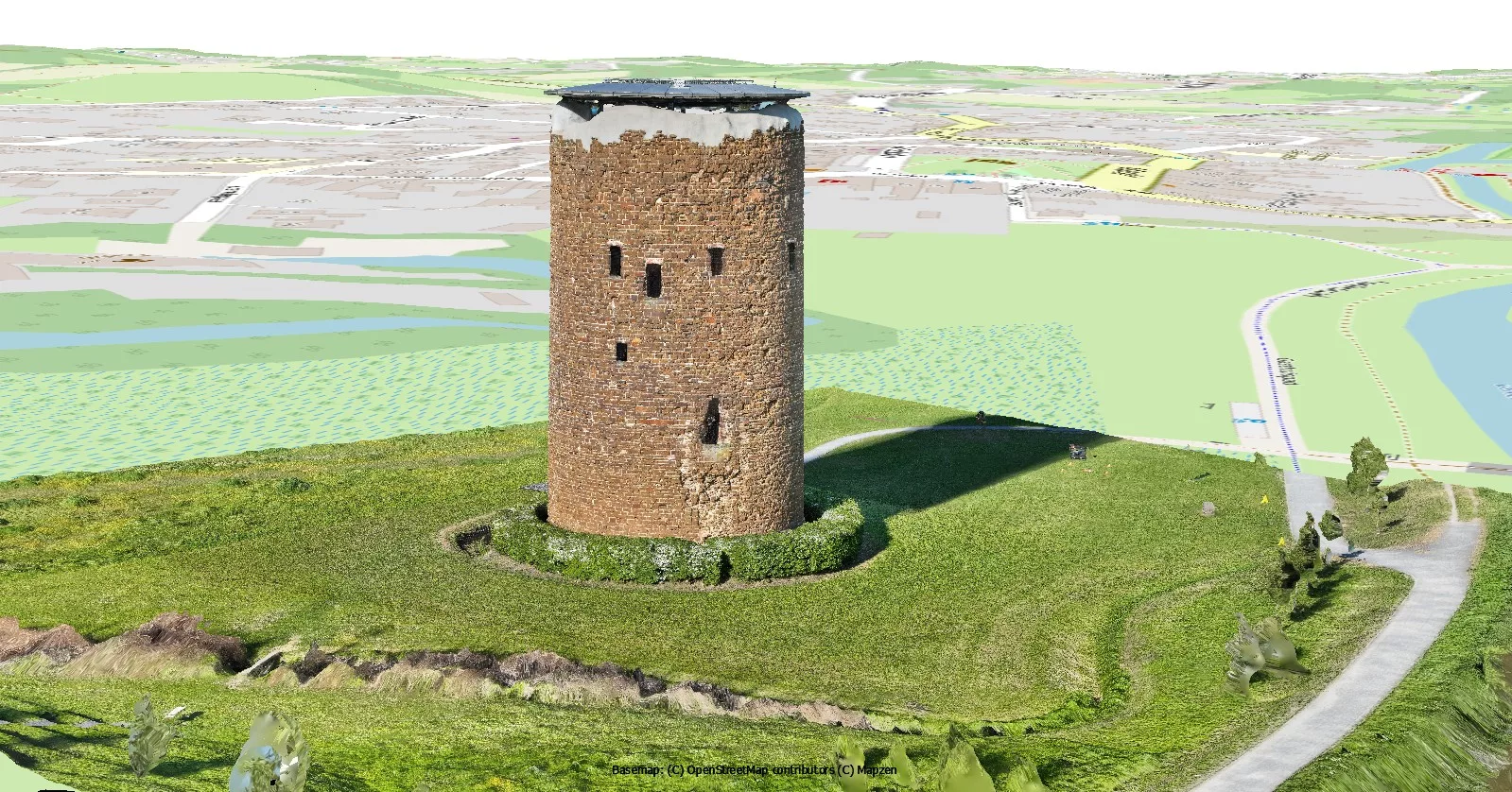

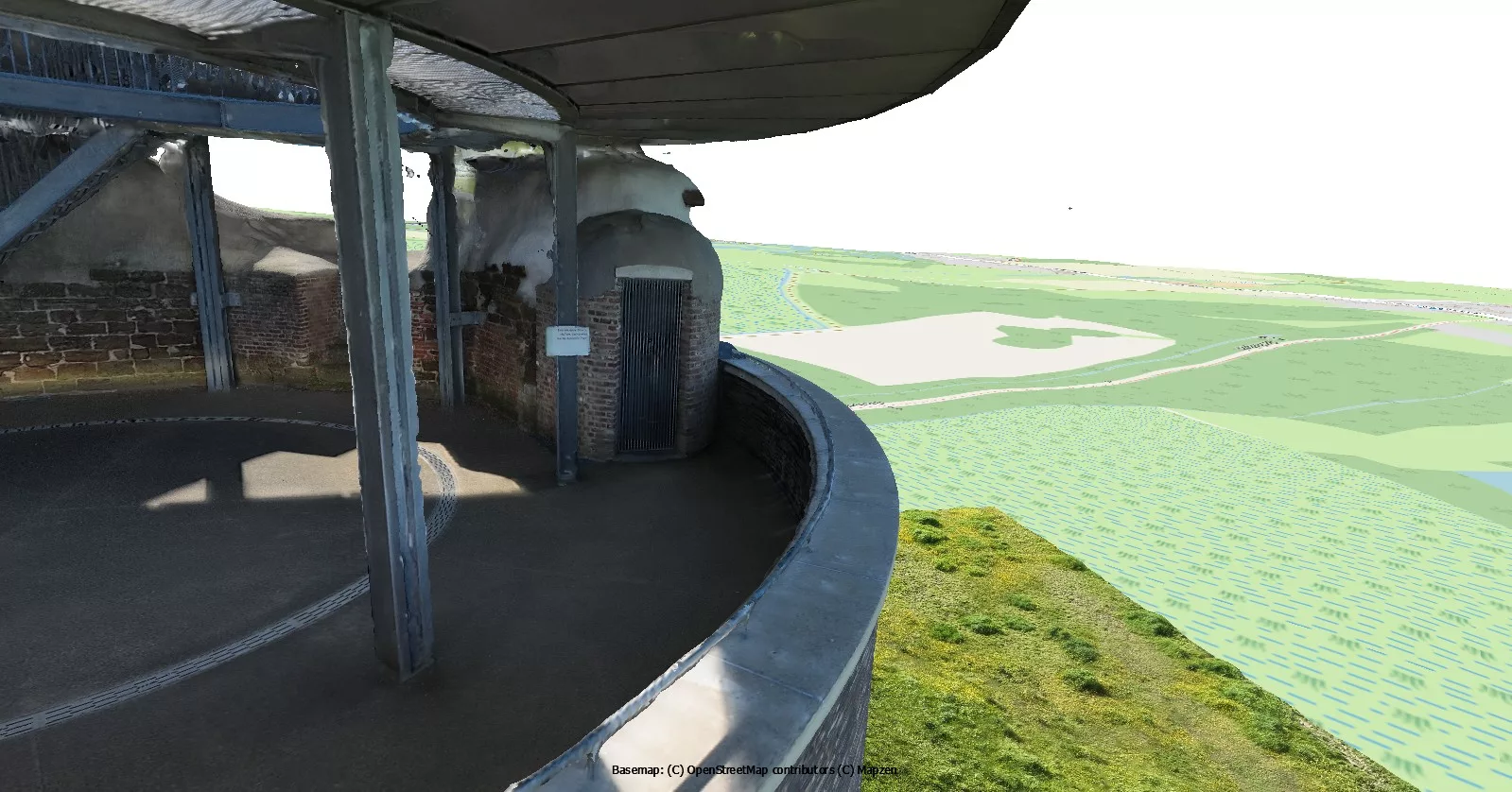

Duizenden foto's werden verwerkt tot een georefereerd 3D-model van de volledige toren. Het resultaat is meetbaar, navigeerbaar en toegankelijk via een browserlink. Geen software-installatie nodig, geen zware bestanden.

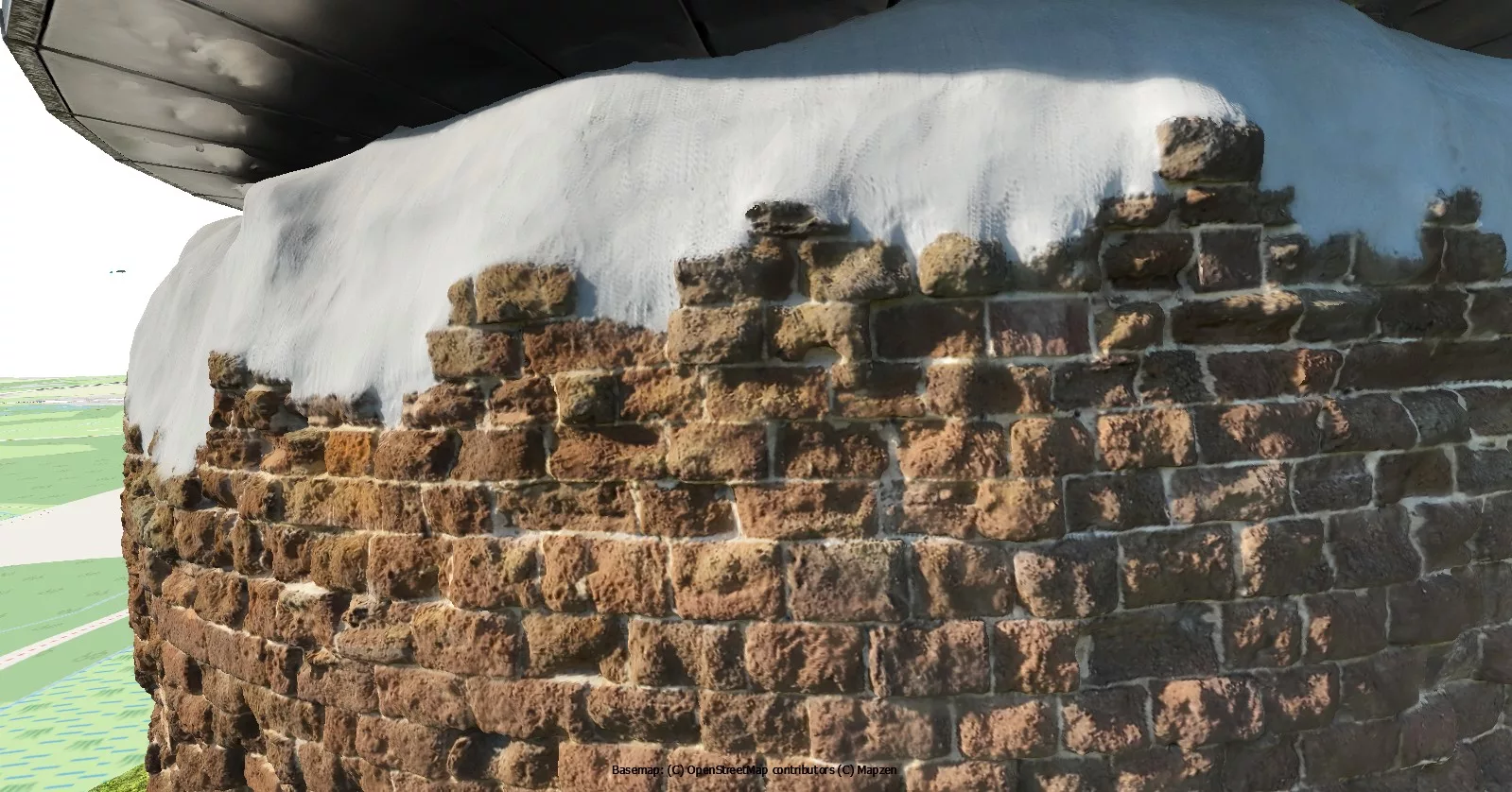

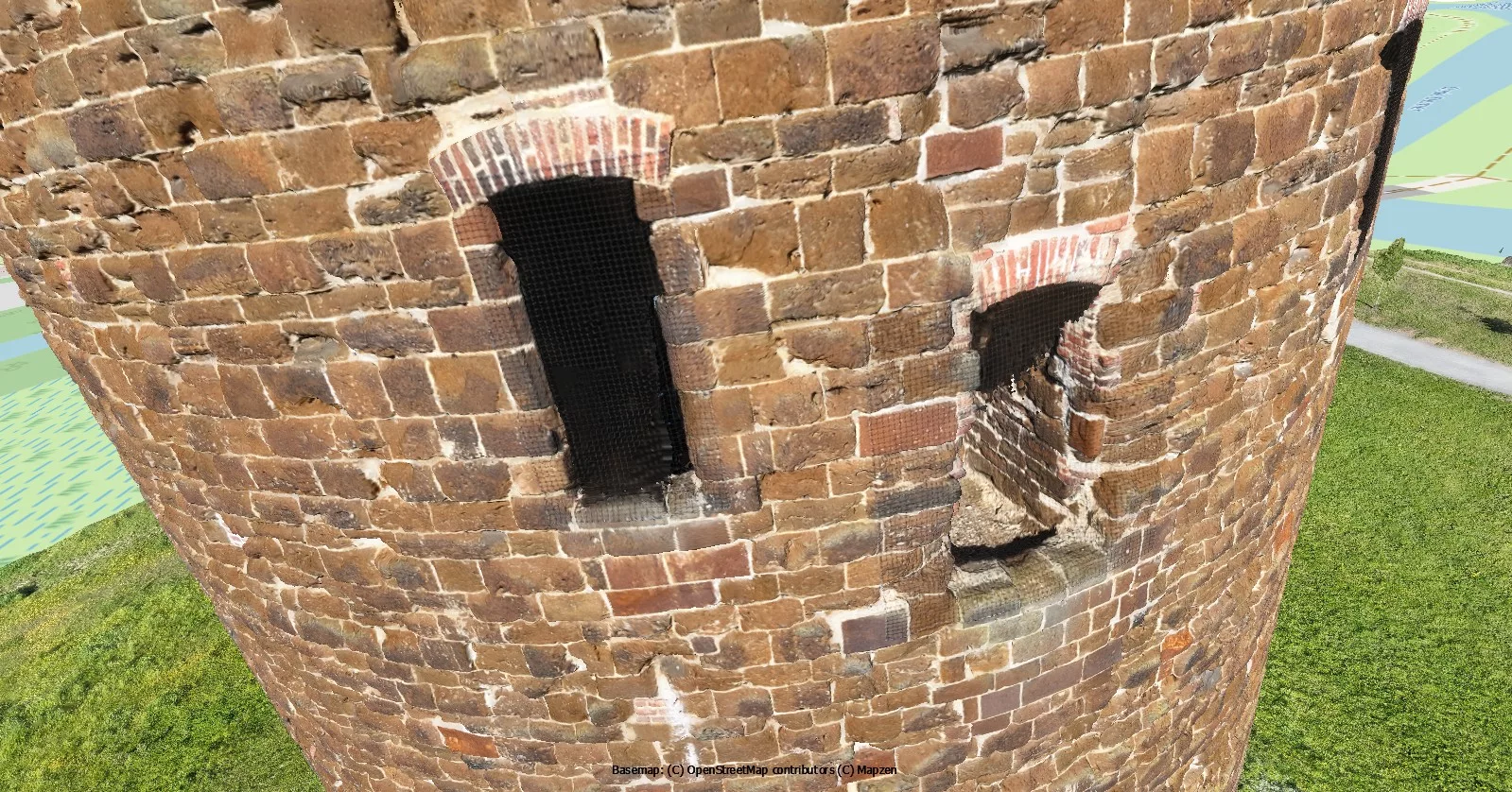

Het model legt de huidige staat van het monument vast als digitale tweeling. Elke voeg, elke scheur, elk stuk verweerd metselwerk is zichtbaar en meetbaar. Over vijf of tien jaar is exact vergelijkbaar wat er veranderd is.
Eén model, vier perspectieven
Een nulmeting die onomkeerbaar vastlegt hoe de toren er vandaag bij staat. Over vijf of tien jaar is exact zichtbaar wat er veranderd is, zonder te moeten vertrouwen op losse foto’s of geheugen.
Meten zonder stelling. Afstanden, oppervlaktes en vervormingen in het metselwerk zijn opvraagbaar vanachter een scherm. Zones die fysiek moeilijk bereikbaar zijn, zijn zichtbaar en meetbaar in het model.
Het model laat bezoekers virtueel rondvliegen en inzoomen op details die je staand aan de voet nooit ziet. Bruikbaar voor tentoonstellingen, digitale gidsen en publiekswerking.
Een 3D-model als digitale troef voor de regio: virtueel bezoek voor wie de toren niet fysiek kan bereiken, integratie in lokale erfgoedroutes en promotie van Landschapspark de Merode.
