Zonnedaken — Thermische inspectie vanuit de lucht

Industrieel zonnedak — defecten en hotspots op celniveau in kaart gebracht

Project overzicht

Honderden panelen, één vlucht, één helder overzicht. Onze dronevlucht combineert zichtbaar licht en infrarood in één gecombineerd orthomozaïek van de volledige installatie met detail tot op celniveau.

U krijgt een geospatiale PDF die u als referentiedocument kunt gebruiken, plus alle ruwe thermische data voor diepgaande analyse door een gecertificeerde IR-specialist.

Interactieve Viewer

Verken de installatie zelf in de interactieve viewer. Het RGB-orthomozaïek vormt de basislaag; met de schuifregelaar legt u de thermische opname er transparant overheen. Zo ziet u in één beweging wáár een warmteafwijking zit én wat er op die plek fysiek op het dak ligt. Zoom in tot op paneelniveau, de beelden blijven ruimtelijk perfect uitgelijnd.

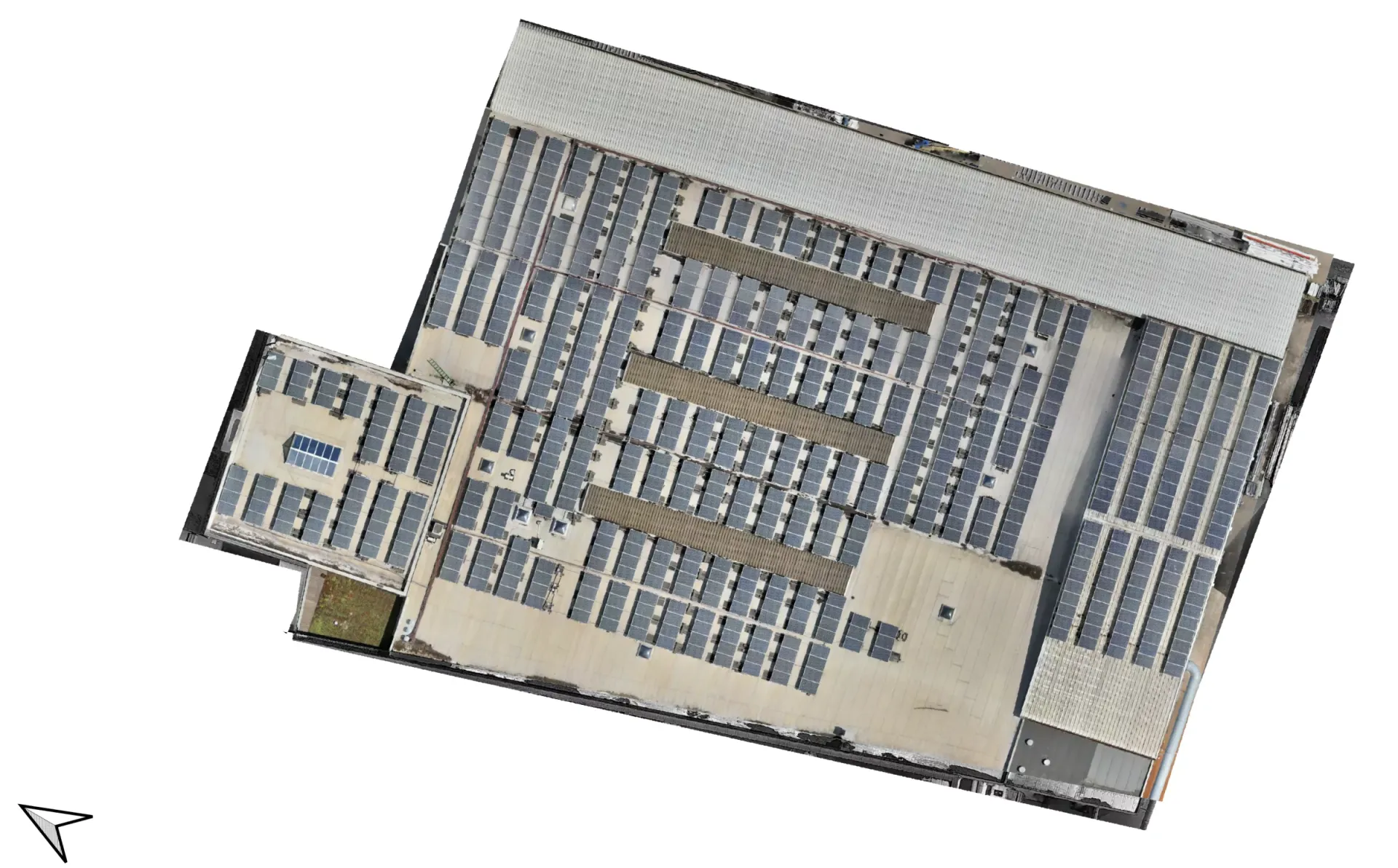

RGB Scan

De RGB-orthofoto is samengesteld uit honderden luchtopnames en verwerkt tot één geometrisch gecorrigeerd overzichtsbeeld. Elk punt is loodrecht bekeken en ruimtelijk correct gepositioneerd, afstanden en oppervlaktes zijn op schaal meetbaar. Deze foto vormt de visuele referentie voor lokalisatie, documentatie en vergelijking door de jaren heen.

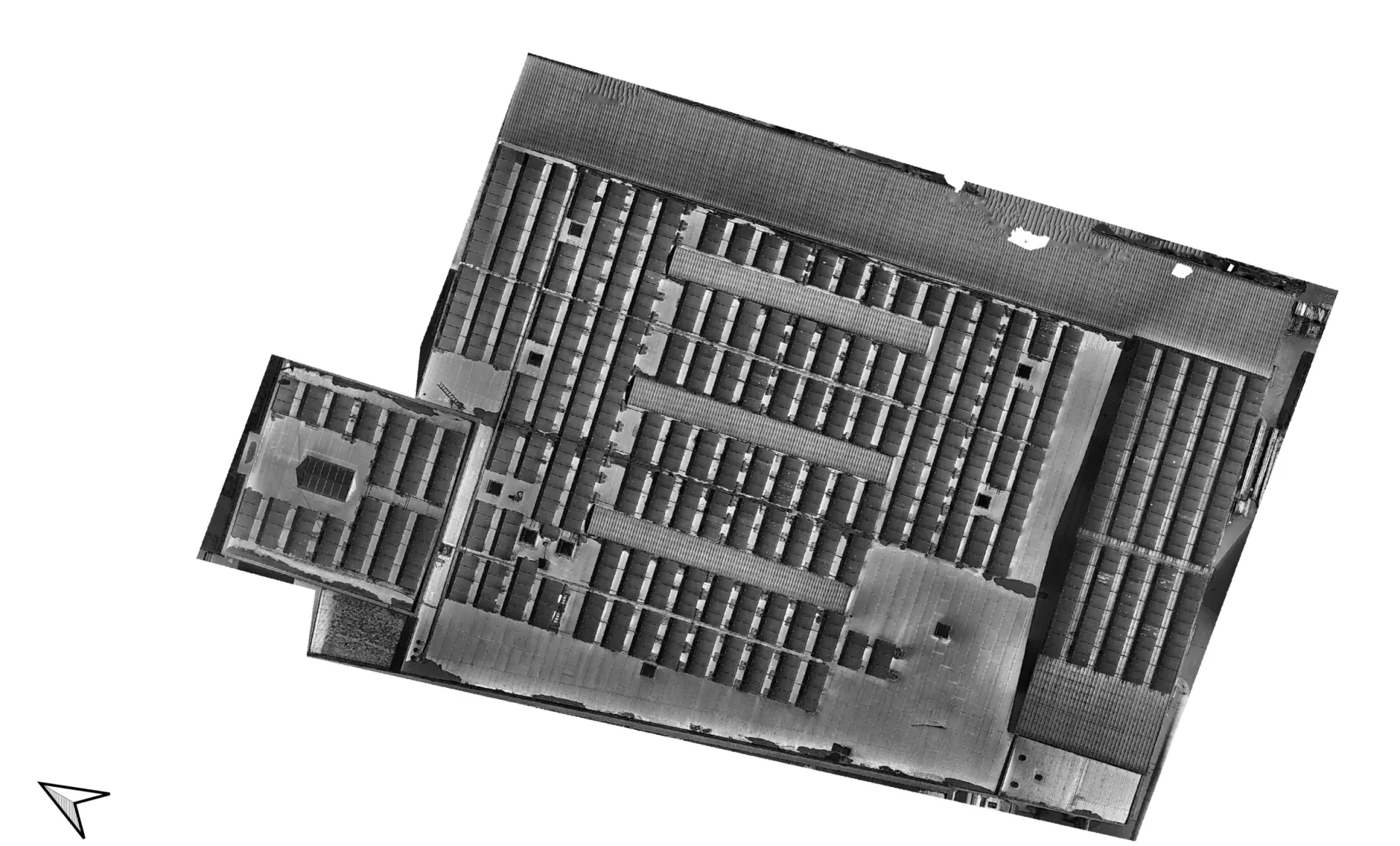

Thermische scan

Het thermische orthomozaïek is opgebouwd uit IR-opnames die tijdens dezelfde vlucht werden gemaakt. Elk paneel is zichtbaar in één doorlopend overzicht, met behoud van detail op celniveau. Warmteverdelingen zijn ruimtelijk gelokaliseerd, de basis voor het opsporen van hotspots, bypass-diode activatie, string-onderbrekingen of andere cel-afwijkingen.

Analyse

Deze screening is een visuele inspectie van het thermische orthomozaïek — gericht op het ruimtelijk opsporen van mogelijke anomalieën. De observaties zijn gebaseerd op visuele parameters, niet op radiometrische metingen. Alle data zijn beschikbaar voor verdere analyse door een gecertificeerd IR-specialist conform IEC TS 62446-3.

Algemene indruk

Overwegend uniforme thermische signatuur — een positief teken. Opname uitgevoerd onder geschikte omgevingsomstandigheden.

Visuele observaties

● Lokale warmtepunten op individuele panelen
Verspreid zichtbaar als kleine heldere spots. Klassieke indicator van cel-niveau afwijkingen: hot cells, bypass-diode activatie, soldeer- of PID-problemen.

● Vochtsporen dak (buiten PV-scope)
Zichtbaar rond koepels en afvoeren. Geen impact op de PV-installatie.

Vervolgtraject

De volledige radiometrische dataset — R-JPEG bestanden, opnamedatum, tijdstip, omgevingstemperatuur en irradiantie — is beschikbaar voor overdracht aan een IR-specialist. Die kan exacte delta-T berekeningen uitvoeren en anomalieën classificeren conform de IEC-norm.

Nota

Deze pagina toont een visuele screening van het thermische orthomozaïek. Er worden geen absolute temperaturen afgelezen — de observaties zijn gebaseerd op helderheidsvariaties en patroonafwijkingen.

Naast dit rapport levert AirScout standaard de volledige radiometrische dataset mee: R-JPEG bestanden met ingebedde temperatuurdata per pixel, plus vluchtmetadata. Daarmee kan elke IR-specialist exacte metingen uitvoeren, delta-T berekenen en classificeren conform de IEC-norm voor thermografische PV-inspectie.

De thermische orthofoto is geen meetinstrument voor dimensies — de IR-sensor heeft een lagere resolutie dan de RGB-camera. Voor ruimtelijke metingen gebruikt u de RGB-orthofoto. Beide beelden vullen elkaar aan: het thermische toont wáár iets afwijkt, het RGB toont hoe groot en waar exact.
